STMicroelectronics达林顿晶体管功率提供高电压、高电流开关阵列，包含多个开路集电极复合晶体管对和一体式抑制二极管，用于电感性负载。 每个输出的高电流额定值为 500 mA 或更高。 输入是与输出相反的引脚，采用 IC 封装，用于简化应用板布局。 接口为标准逻辑电平，用于 TTL 或 CMOS。### Darlington 晶体管驱动器，执行器外围设备驱动器
复合阵列，STMicroelectronics
达林顿晶体管功率提供高电压、高电流开关阵列，包含多个开路集电极复合晶体管对和一体式抑制二极管，用于电感性负载。 每个输出的高电流额定值为 500 mA 或更高。 输入是与输出相反的引脚，采用 IC 封装，用于简化应用板布局。 接口为标准逻辑电平，用于 TTL 或 CMOS。
### 达林顿晶体管驱动器
得捷:

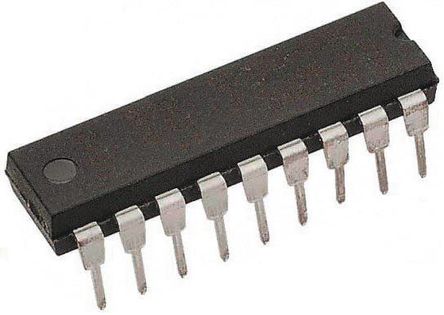

IC ARRAYS EIGHT DARL 18-DIP
欧时:
### 复合晶体管阵列，STMicroelectronics达林顿晶体管功率提供高电压、高电流开关阵列，包含多个开路集电极复合晶体管对和一体式抑制二极管，用于电感性负载。 每个输出的高电流额定值为 500 mA 或更高。 输入是与输出相反的引脚，采用 IC 封装，用于简化应用板布局。 接口为标准逻辑电平，用于 TTL 或 CMOS。### Darlington 晶体管驱动器，执行器外围设备驱动器
艾睿:
Trans Darlington NPN 50V 0.5A 18-Pin PDIP Tube
安富利:
Trans Darlington NPN 50V 0.5A 18-Pin PDIP Tube
Chip1Stop:
Trans Darlington NPN 50V 0.5A 18-Pin PDIP Tube
额定电压DC 50.0 V
额定电流 500 mA
极性 NPN
耗散功率 2250 mW
击穿电压集电极-发射极 50 V
集电极最大允许电流 0.5A
最小电流放大倍数hFE 1000 @350mA, 2V
额定功率Max 2.25 W
工作温度Max 105 ℃
工作温度Min -40 ℃
耗散功率Max 2250 mW
安装方式 Through Hole
引脚数 18
封装 PDIP-18
长度 24.8 mm
宽度 7.1 mm
高度 5.1 mm
封装 PDIP-18
工作温度 -40℃ ~ 105℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
ULQ2801A ST Microelectronics 意法半导体 | 当前型号 | 当前型号 |
ULN2804A 意法半导体 | 类似代替 | ULQ2801A和ULN2804A的区别 |
ULN2803A 意法半导体 | 类似代替 | ULQ2801A和ULN2803A的区别 |
ULN2801A 意法半导体 | 类似代替 | ULQ2801A和ULN2801A的区别 |
