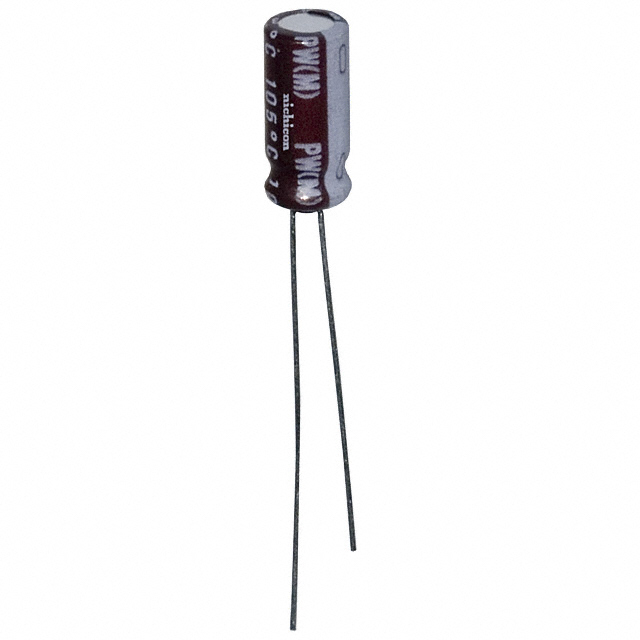

UPW1E4R7MDD图片1

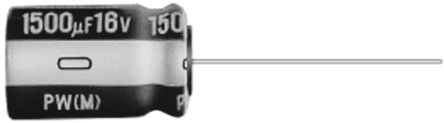

UPW1E4R7MDD图片2

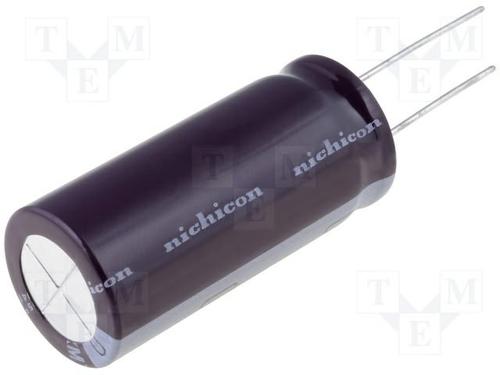

UPW1E4R7MDD图片3
UPW1E4R7MDD图片4
UPW1E4R7MDD图片5
UPW1E4R7MDD图片6
UPW1E4R7MDD图片7
UPW1E4R7MDD图片8
UPW1E4R7MDD图片9
UPW1E4R7MDD图片10
UPW1E4R7MDD图片11
UPW1E4R7MDD图片12
UPW1E4R7MDD概述

PW 系列径向 6.3 到 35V### 径向 105°C

PW 系列径向 6.3 到 35V


欧时:
Nichicon 铝电解电容器 PW 系列, 25V dc, 4.7μF, 通孔安装, UPW1E4R7MDD


得捷:
CAP ALUM 4.7UF 20% 25V RADIAL


立创商城:
4.7uF ±20%


贸泽:
铝电解电容器 - 径向引线型 25volts 4.7uF 5x11 20% 2LS


艾睿:
Cap Aluminum Lytic 4.7uF 25V 20% 5 X 11mm Radial 2mm 180mA 2000h 105°C Automotive Bulk


Allied Electronics:
4.7uF 25 V dc Aluminium Electrolytic Capacitor; PW Series 2000h 5 Dia. x 11mm


Chip1Stop:
Cap Aluminum Lytic 4.7uF 25V 20% 5 X 11mm Radial 2mm 180mA 2000h 105C Automotive Bulk


TME:
Capacitor: electrolytic; low impedance; THT; 4.7uF; 25VDC; Ø5x11mm


Verical:
Cap Aluminum Lytic 4.7uF 25V 20% 5 X 11mm Radial 2mm 180mA 2000h 105C Automotive Bulk


UPW1E4R7MDD中文资料参数规格
技术参数

额定电压DC 25.0 V

工作电压 25 VDC

电容 4.7 µF

等效串联电阻ESR 1.20 Ω

容差 ±20 %

产品系列 UPW

纹波电流 180 mA

纹波电流高频 54mA @120Hz

纹波电流低频 180mA @100kHz

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 25 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 2 mm

外形尺寸

长度 11 mm

高度 11 mm

直径 5.00 mm

封装 Radial, CAN

引脚间距 2 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 6000

寿命(小时) 2000 h

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

UPW1E4R7MDD引脚图与封装图
UPW1E4R7MDD引脚图
UPW1E4R7MDD封装图
UPW1E4R7MDD封装焊盘图
在线购买UPW1E4R7MDD
型号: UPW1E4R7MDD
描述:PW 系列径向 6.3 到 35V ### 径向 105°C
替代型号UPW1E4R7MDD
型号/品牌 代替类型 替代型号对比

UPW1E4R7MDD

Nichicon 尼吉康

当前型号

当前型号

UPW1E4R7MDH

尼吉康

类似代替

UPW1E4R7MDD和UPW1E4R7MDH的区别

UPW1V4R7MDD

尼吉康

功能相似

UPW1E4R7MDD和UPW1V4R7MDD的区别
