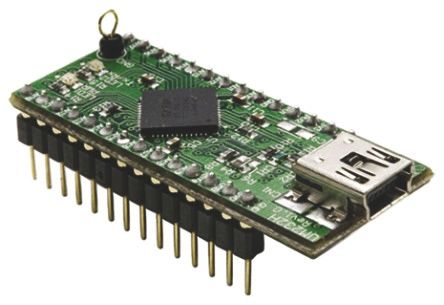

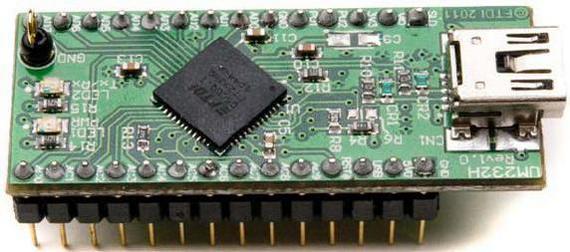

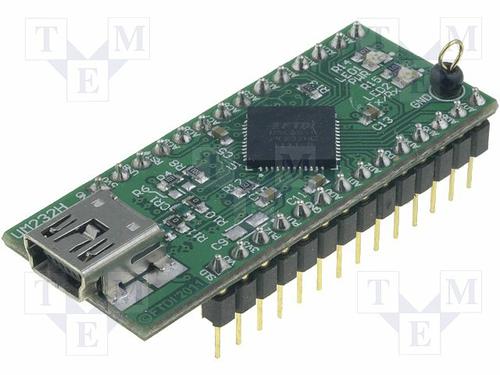

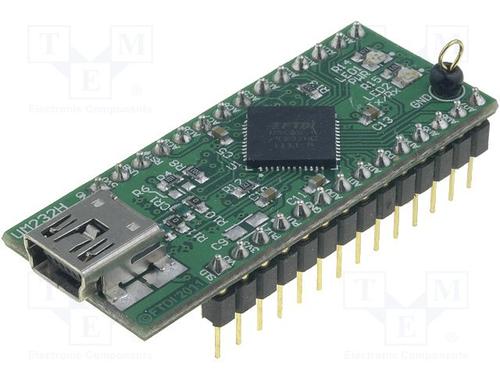

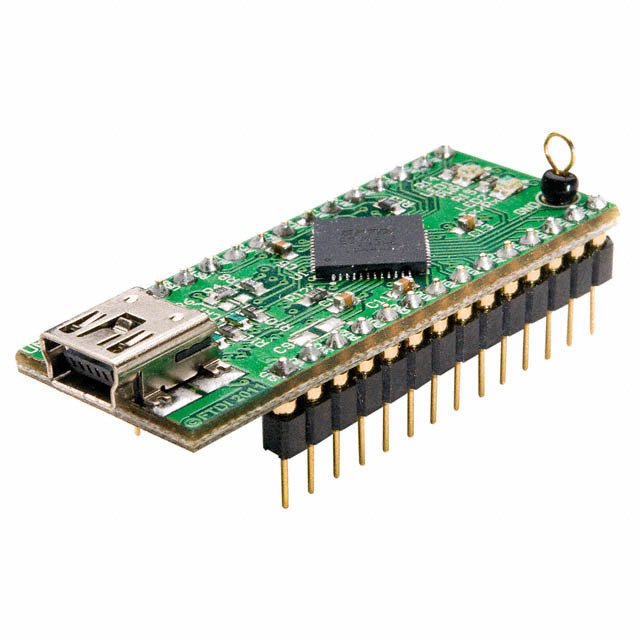

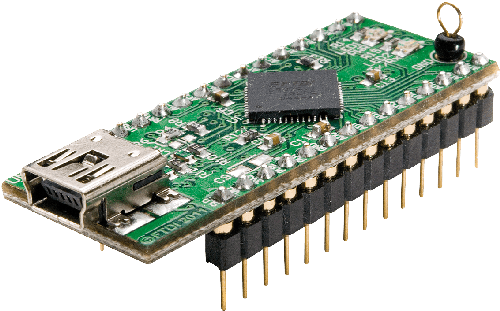

FTDI UM232H 开发模块, UM232H - FT232H
USB 到串行 UART 开发模块,
UM232H 是 FTDI 产品系列中的 USB 到串行/FIFO 开发模块,使用 FT232H USB 高速 480Mb/s 单端口桥接芯片处理 USB 信号和协议。 UM232H 特别适用于开发以快速验证将 USB 添加至目标设计的功能。 UM232H 模块设计用于插入标准 0.6in 宽的 28 引脚 DIP 插座。 将 USB 连接至主机系统需通过一个微型 B USB 连接器。
USB 2.0 高速(480 Mbits /秒)和全速(12 Mbits /秒)兼容
芯片已处理整套 USB 协议 - 无需 USB 特定固件编程
小型 USB B 型连接器,众多商业设备通用
USB 总线或自供电选项
异步 UART 数据转换率高达 12 Mbaud
UART 接口支持 7 或 8 个数据位、1 或 2 个停止位以及奇数/偶数/标记/空间/无同位。
完全辅助硬件或 X-On / X-Off 软件握手
自动发送缓冲器控制,RS-485 应用专用
支持一半双工 FT1248 接口,带有双向数据总线(1、2、4 或 8 位宽)
JTAG、SPI 和 I²C 上的同步串行 MPSSE 数据传输率高达 30 Mbps
支持 USB 挂起、唤醒
与 UHCI / OHCI / EHCI 主机控制器兼容
FTDI 的免版权使用费 VCP 和 D2XX 驱动器,大多数情况下无需开发 USB 驱动程序
+2.97 到 +5.25V 单电源操作
电源电压DC 2.97V min
工作温度Max 85 ℃
工作温度Min 40 ℃
电源电压Max 5.25 V
电源电压Min 2.97 V
工作温度 -40℃ ~ 85℃
产品生命周期 Active
包装方式 Bulk
制造应用 , 工业, 音频, 安全, 医用, Communications & Networking, 消费, 便携式器材, 无线, 通信与网络, 传感与仪器, 成像, 消费电子产品, Communications & Networking, Wireless, Portable Devices, Medi, 视频和目视
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
