UPM1H010MDD

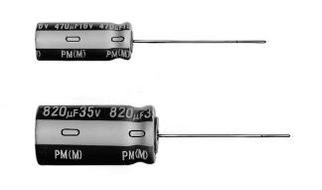

UPM1H010MDD图片1

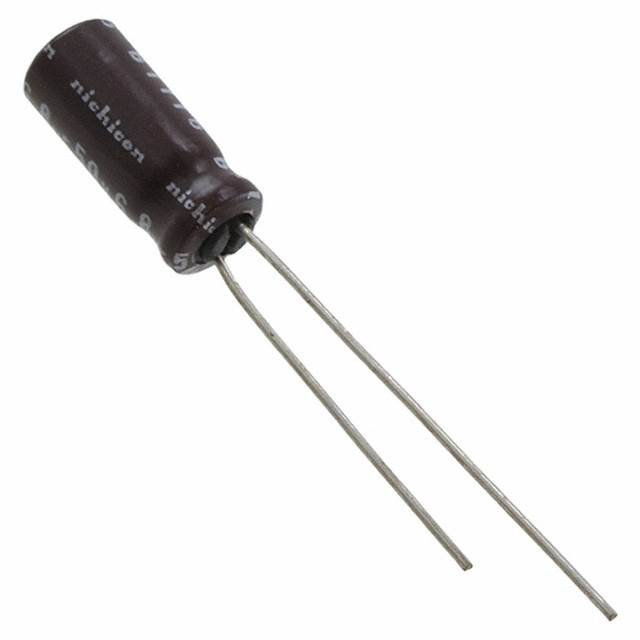

UPM1H010MDD图片2

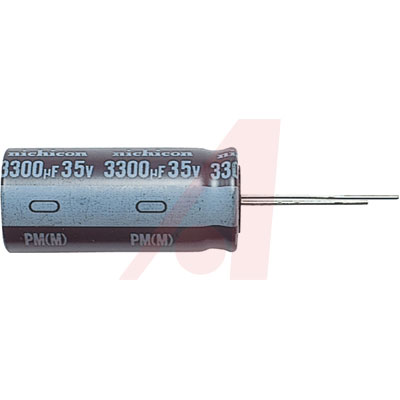

UPM1H010MDD图片3
UPM1H010MDD图片4
UPM1H010MDD图片5
UPM1H010MDD图片6
UPM1H010MDD图片7
UPM1H010MDD图片8
UPM1H010MDD图片9
UPM1H010MDD概述

PM 系列 1 uF 50 V 85 °C 5x11mm 引脚间距=2.5 mm 径向 散装 铝电解电容

**Features:

**

* High Reliability Withstanding 5000 Hour Load Life at +105°C 3000/2000 Hours for Smaller Case Sizes Per Datasheet**

**

* Capacitance Ranges Available Based on the Numerical Values in E12 Series Under JIS**

**

* Compliant to the RoHS directive 2002/95/EC**

Specifications:

**

* Temperature Range: –55°C to +105°C**

**

* Rated Voltage Range: 6.3-450 V**

**

* Rated Capacitance Range: 0.47 to 15000 μF**

**

* Capacitance Tolerance: ±20% at 120 Hz, 20°C

UPM1H010MDD中文资料参数规格
技术参数

额定电压DC 50.0 V

电容 1 µF

等效串联电阻ESR 11 Ω

容差 ±20 %

产品系列 UPM

纹波电流 18 mA

纹波电流高频 18mA @120Hz

纹波电流低频 36mA @10kHz

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 50 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 2 mm

外形尺寸

高度 11 mm

直径 5.00 mm

封装 Radial, CAN

引脚间距 2 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Not For New Designs

包装方式 Bulk

最小包装 6000

寿命(小时) 2000h @105℃

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

数据手册

UPM1H010MDD引脚图与封装图
UPM1H010MDD引脚图
UPM1H010MDD封装图
UPM1H010MDD封装焊盘图
在线购买UPM1H010MDD
型号: UPM1H010MDD
描述:PM 系列 1 uF 50 V 85 °C 5x11mm 引脚间距=2.5 mm 径向 散装 铝电解电容
替代型号UPM1H010MDD
型号/品牌 代替类型 替代型号对比

UPM1H010MDD

Nichicon 尼吉康

当前型号

当前型号

UPJ1H010MDD1TD

尼吉康

完全替代

UPM1H010MDD和UPJ1H010MDD1TD的区别

UVZ1H010MDD

尼吉康

类似代替

UPM1H010MDD和UVZ1H010MDD的区别

EEUFC1H1R0

松下

类似代替

UPM1H010MDD和EEUFC1H1R0的区别
