UWT1E100MCL1GB概述

NICHICON  UWT1E100MCL1GB  铝电解电容, 10uF 25V SMD

WT 系列

WT 铝电解器系列

宽工作范围 –55 到 +105°C 的片式工作。

额定电压范围为 4 至 50V

额定电容范围为 0.1 至 1500μF

设计用于表面安装到高密度 PC 板上

适用于使用传送带的自动安装机器


得捷:
CAP ALUM 10UF 20% 25V SMD


欧时:
### WT 系列WT 铝电解电容器系列宽工作范围 –55 到 +105°C 的片式工作。 额定电压范围为 4 至 50V 额定电容范围为 0.1 至 1500μF 设计用于表面安装到高密度 PC 板上 适用于使用传送带的自动安装机器 电容容差 | 20 % ---|--- 温度范围 | -55 至 +105°C 泄漏电流(以较大值为准) | 0.01CV 或 3μA(以较大值为准) 105°C 时的预期寿命 | 1000 小时 ### 表面安装 105°C 系列


立创商城:
10uF ±20% 25V


e络盟:
铝电解电容, 10uF 25V SMD


艾睿:
Cap Aluminum Lytic 10uF 25V 20% 5 X 5.4mm SMD 23mA 1000h 105°C Automotive T/R


Allied Electronics:
10uF 25 V dc Aluminium Electrolytic Capacitor; WT Series 1000h 5 Dia. x 5.4mm


Chip1Stop:
Cap Aluminum Lytic 10uF 25V 20% 5 X 5.4mm SMD 23mA 1000h 105ÂÂ℃ T/R


TME:
Capacitor: electrolytic; SMD; 10uF; 25VDC; Ø5x5.4mm; ±20%; 1000h


Verical:
Cap Aluminum Lytic 10uF 25V 20% 5 X 5.4mm SMD 23mA 1000h 105C Automotive T/R


Newark:
# NICHICON  UWT1E100MCL1GB  SMD Aluminum Electrolytic Capacitor, Radial Can - SMD, 10 µF, 25 V, WT Series


Win Source:
CAP ALUM 10UF 20% 25V SMD / 10 µF 25 V Aluminum Electrolytic Capacitors Radial, Can - SMD 1000 Hrs @ 105°C


UWT1E100MCL1GB中文资料参数规格
技术参数

额定电压DC 25.0 V

工作电压 25 VDC

电容 10 µF

容差 ±20 %

产品系列 UWT

纹波电流 23 mA

纹波电流高频 23mA @120Hz

纹波电流低频 34.5mA @10kHz

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 25 V

封装参数

安装方式 Surface Mount

引脚数 2

封装 SMD

外形尺寸

长度 5.3 mm

宽度 5.3 mm

高度 5.4 mm

直径 5.00 mm

封装 SMD

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

最小包装 1000

寿命(小时) 1000 h

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

数据手册

UWT1E100MCL1GB引脚图与封装图

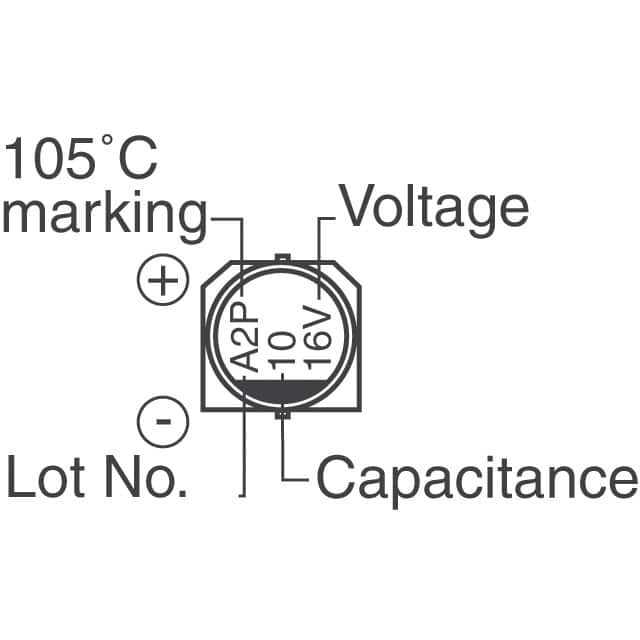

UWT1E100MCL1GB引脚图

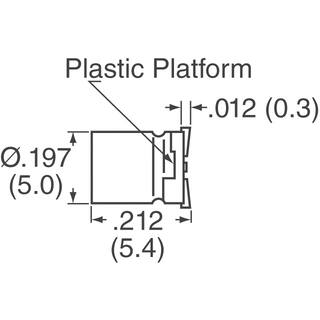

UWT1E100MCL1GB封装图

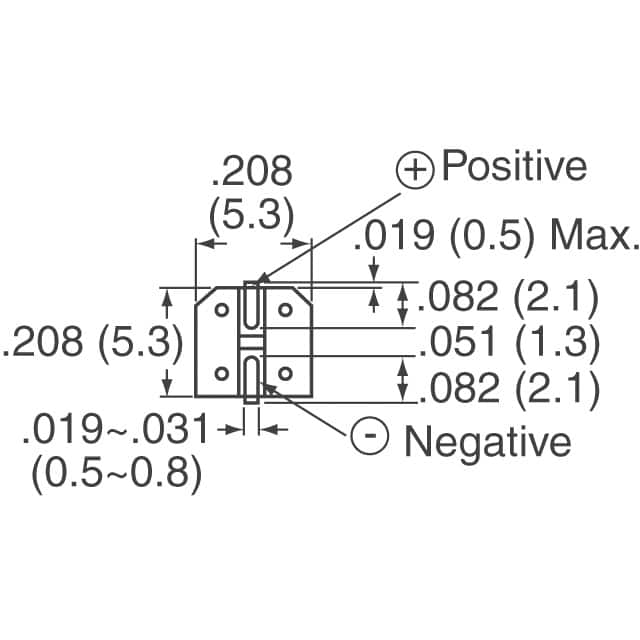

UWT1E100MCL1GB封装焊盘图
在线购买UWT1E100MCL1GB
型号: UWT1E100MCL1GB
描述:NICHICON  UWT1E100MCL1GB  铝电解电容, 10uF 25V SMD
替代型号UWT1E100MCL1GB
型号/品牌 代替类型 替代型号对比

UWT1E100MCL1GB

Nichicon 尼吉康

当前型号

当前型号

UWT1E100MCR1GB

尼吉康

类似代替

UWT1E100MCL1GB和UWT1E100MCR1GB的区别

UWT1V100MCL1GB

尼吉康

功能相似

UWT1E100MCL1GB和UWT1V100MCL1GB的区别

EEE1EA100SR

松下

功能相似

UWT1E100MCL1GB和EEE1EA100SR的区别
