ULN2803AN参数规格_中文资料_数据手册PDF

ULN2803AN概述

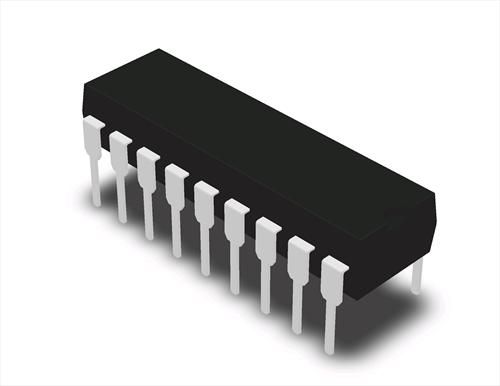

TEXAS INSTRUMENTS ULN2803AN 双极晶体管阵列, 达林顿, NPN, 50 V, 500 mA, DIP

复合晶体管阵列，Texas Instruments

Texas Instruments 提供的达林顿晶体管阵列，适合各种中电流至高电流驱动器应用。

### 达林顿晶体管驱动器

得捷:
TRANS 8NPN DARL 50V 0.5A 18DIP

欧时:
Texas Instruments ULN2803AN NPN 达林顿晶体管阵列, 500 mA, Vce=50 V, 18引脚 PDIP封装

艾睿:
Trans Darlington NPN 50V 0.5A 18-Pin PDIP Tube

Chip1Stop:
Trans Darlington NPN 50V 0.5A 18-Pin PDIP Tube

力源芯城:
高电压,大电流达林顿晶体管阵列

Win Source:
DARLINGTON TRANSISTOR ARRAY

ULN2803AN中文资料参数规格

技术参数

额定电压DC 50.0 V

额定电流 500 mA

针脚数 18

极性 NPN

击穿电压集电极-发射极 50 V

驱动器/包 8

集电极最大允许电流 0.5A

输入电压Max 5 V

输出电压Max 50 V

输出电流Max 500 mA

工作温度Max 85 ℃

工作温度Min -65 ℃

封装参数

安装方式 Through Hole

引脚数 18

封装 DIP-18

外形尺寸

长度 22.48 mm

宽度 6.35 mm

高度 4.57 mm

封装 DIP-18

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tube

制造应用工业, 信号处理, 音频, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2014/12/17

数据手册

ULN2803AN引脚图与封装图

在线购买ULN2803AN

型号： ULN2803AN

制造商： TI 德州仪器

描述：TEXAS INSTRUMENTS ULN2803AN 双极晶体管阵列, 达林顿, NPN, 50 V, 500 mA, DIP

立即咨询

替代型号ULN2803AN

型号/品牌	代替类型	替代型号对比
ULN2803AN TI 德州仪器	当前型号	当前型号
ULN2803ADWR 德州仪器	类似代替	ULN2803AN和ULN2803ADWR的区别
ULN2804A 意法半导体	功能相似	ULN2803AN和ULN2804A的区别
ULN2803A 意法半导体	功能相似	ULN2803AN和ULN2803A的区别
