UUD1E680MCL1GS

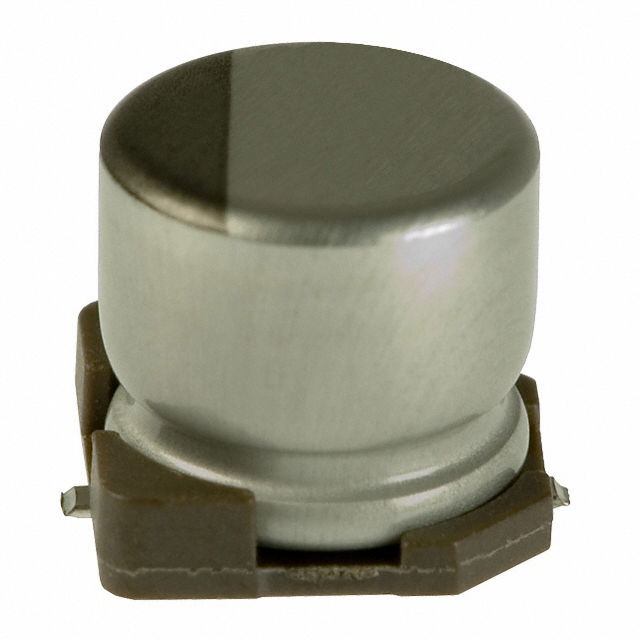

UUD1E680MCL1GS图片1
UUD1E680MCL1GS图片2
UUD1E680MCL1GS图片3
UUD1E680MCL1GS图片4
UUD1E680MCL1GS图片5
UUD1E680MCL1GS图片6
UUD1E680MCL1GS图片7
UUD1E680MCL1GS图片8
UUD1E680MCL1GS图片9
UUD1E680MCL1GS图片10
UUD1E680MCL1GS图片11
UUD1E680MCL1GS图片12
UUD1E680MCL1GS图片13
UUD1E680MCL1GS概述

UD 系列### 表面安装 105°C 系列

UD 系列


立创商城:
68uF ±20% 25V


欧时:
Nichicon 铝电解电容器 UD 系列 25V dc 68μF 表面安装器件 UUD1E680MCL1GS, ±20%容差, 最高+105°C


得捷:
CAP ALUM 68UF 20% 25V SMD


艾睿:
Cap Aluminum Lytic 68uF 25V 20% 6.3 X 5.8mm SMD 230mA 2000h 105°C Automotive T/R


Allied Electronics:
68uF 25 V Aluminium Electrolytic Capacitor; UD Series 2000h 6.3 Dia. x 5.8mm


安富利:
Cap Aluminum 68uF 25V 20% 6.3 X 5.8mm SMD 230mA 2000 hr 105°C T/R


Chip1Stop:
Cap Aluminum Lytic 68uF 25V 20% 6.3 X 5.8mm SMD 230mA 2000h 105C Automotive T/R


Verical:
Cap Aluminum Lytic 68uF 25V 20% 6.3 X 5.8mm SMD 230mA 2000h 105C Automotive T/R


Newark:
# NICHICON  UUD1E680MCL1GS  SMD Aluminum Electrolytic Capacitor, Radial Can - SMD, 68 µF, 25 V, UD Series


UUD1E680MCL1GS中文资料参数规格
技术参数

额定电压DC 25.0 V

电容 68 µF

等效串联电阻ESR 0.44 Ω

容差 ±20 %

产品系列 UUD

纹波电流 230 mA

纹波电流高频 115mA @120Hz

纹波电流低频 230mA @100kHz

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 25 V

封装参数

安装方式 Surface Mount

引脚数 2

封装 SMD

外形尺寸

长度 5.80 mm

高度 5.8 mm

直径 6.30 mm

封装 SMD

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

最小包装 1000

寿命(小时) 2000h @105℃

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

数据手册

UUD1E680MCL1GS引脚图与封装图

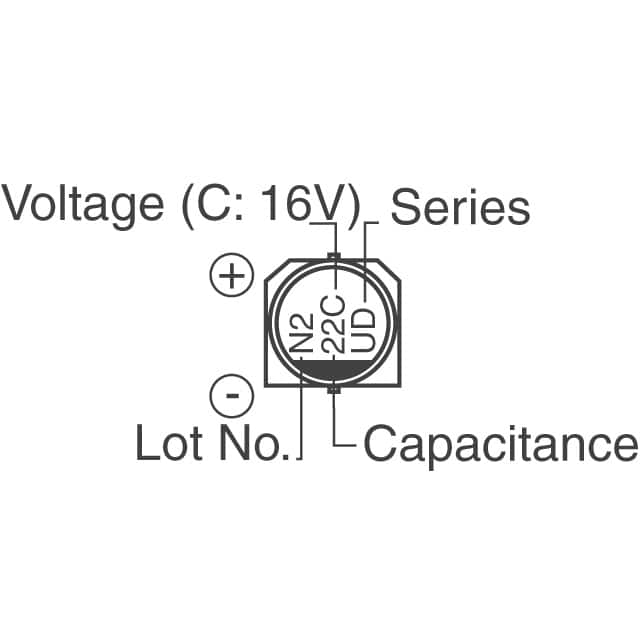

UUD1E680MCL1GS引脚图
UUD1E680MCL1GS封装图
UUD1E680MCL1GS封装焊盘图
在线购买UUD1E680MCL1GS
型号: UUD1E680MCL1GS
描述:UD 系列 ### 表面安装 105°C 系列
替代型号UUD1E680MCL1GS
型号/品牌 代替类型 替代型号对比

UUD1E680MCL1GS

Nichicon 尼吉康

当前型号

当前型号

UUD1C680MCL1GS

尼吉康

类似代替

UUD1E680MCL1GS和UUD1C680MCL1GS的区别

UUD1E680MCR1GS

尼吉康

类似代替

UUD1E680MCL1GS和UUD1E680MCR1GS的区别

EEEFP1E680AP

松下

功能相似

UUD1E680MCL1GS和EEEFP1E680AP的区别
