UPM1E151MPD

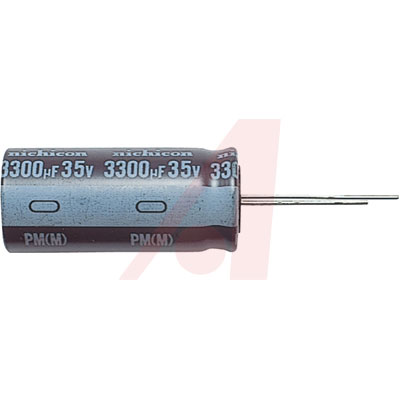

UPM1E151MPD图片1

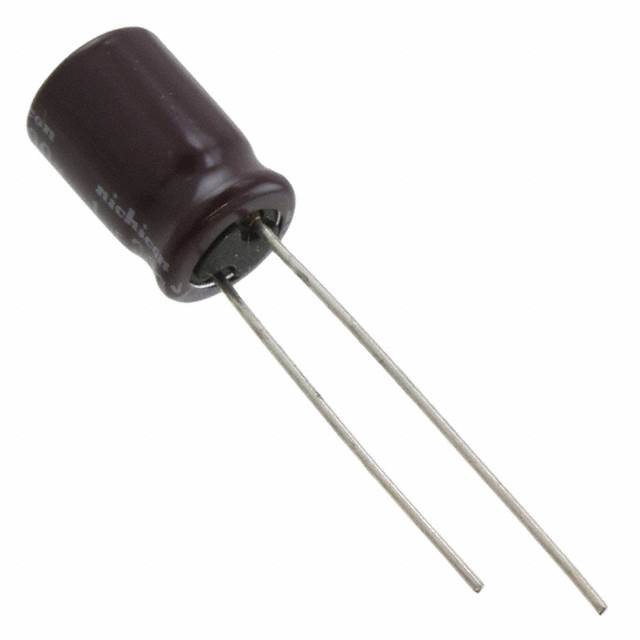

UPM1E151MPD图片2
UPM1E151MPD图片3
UPM1E151MPD图片4
UPM1E151MPD图片5
UPM1E151MPD图片6
UPM1E151MPD概述

150uF ±20% 25V 460mA100kHz460mA Φ8mm

**Features:

**

* High Reliability Withstanding 5000 Hour Load Life at +105°C 3000/2000 Hours for Smaller Case Sizes Per Datasheet**

**

* Capacitance Ranges Available Based on the Numerical Values in E12 Series Under JIS**

**

* Compliant to the RoHS directive 2002/95/EC**

Specifications:

**

* Temperature Range: –55°C to +105°C**

**

* Rated Voltage Range: 6.3-450 V**

**

* Rated Capacitance Range: 0.47 to 15000 μF**

**

* Capacitance Tolerance: ±20% at 120 Hz, 20°C

UPM1E151MPD中文资料参数规格
技术参数

额定电压DC 25.0 V

电容 150 µF

等效串联电阻ESR 0.16 Ω

容差 ±20 %

产品系列 UPM

纹波电流 320 mA

纹波电流高频 320mA @120Hz

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 25 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 3.5 mm

外形尺寸

高度 11.5 mm

直径 8.00 mm

封装 Radial, CAN

引脚间距 3.5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 3000

寿命(小时) 3000 h

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

UPM1E151MPD引脚图与封装图
UPM1E151MPD引脚图
UPM1E151MPD封装图
UPM1E151MPD封装焊盘图
在线购买UPM1E151MPD
型号: UPM1E151MPD
描述:150uF ±20% 25V 460mA100kHz460mA Φ8mm
替代型号UPM1E151MPD
型号/品牌 代替类型 替代型号对比

UPM1E151MPD

Nichicon 尼吉康

当前型号

当前型号

UPM1E151MPD1TD

尼吉康

完全替代

UPM1E151MPD和UPM1E151MPD1TD的区别

UPJ1E151MPD1TA

尼吉康

完全替代

UPM1E151MPD和UPJ1E151MPD1TA的区别

UPJ1E151MPD

尼吉康

类似代替

UPM1E151MPD和UPJ1E151MPD的区别
