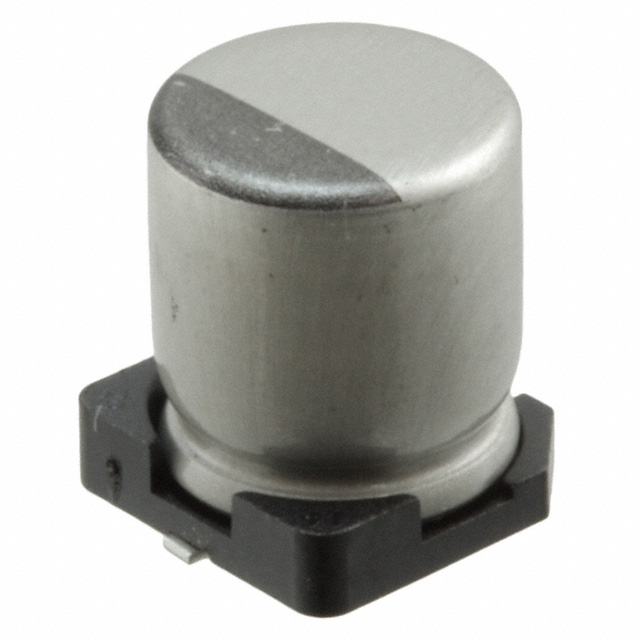

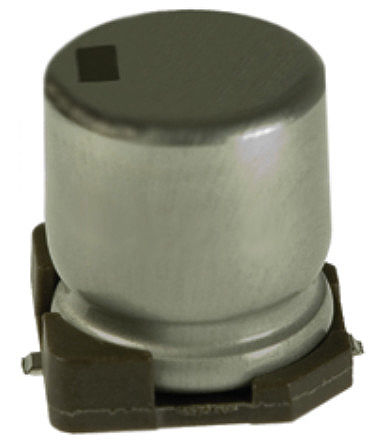

WD 系列 220 uF 16 V 105°C Ø6.3 x 7.7mm 表面贴装 片式 铝 电解电容
铝电解器，WD 系列，105°C
的 WD 系列是低阻抗、片式器。 WD 片式电容器设计用于高密度印刷电路板 PCB，并可与自动贴片机一起使用。 适用于高达 +260°C 的回流焊接，其最大工作温度为 +105°C。 WD 铝电解电容器提供介于 0.1 μF 至 1500 μF 之间的一系列电容值，和介于 6.3 V 与 50 V 之间的电压选项。
### 特征与优势：
适合高密度安装
推荐 +260° 峰值回流，持续 5 秒，+230°C 时超过 60 秒两次（φ10 x 10: 1 时间）
芯片型
抗溶剂特性
低阻抗
表面安装
无导线
工作温度范围 | -55 至 +105°C
---|---
电容容差 | ±20%（120 Hz，20°C）
泄漏电流 μA | 最大 0.01 CV 或 3（取较大值）（二分法）
耐用 | 105°C、5000 小时（Ø 6.3 或以下：2000 小时）
额定电压DC 16.0 V
电容 220 µF
等效串联电阻ESR 0.34 Ω
容差 ±20 %
产品系列 UWD
纹波电流 280 mA
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压 16 V
安装方式 Surface Mount
封装 SMD
长度 7.7 mm
高度 7.7 mm
直径 6.30 mm
封装 SMD
工作温度 -55℃ ~ 105℃
产品生命周期 Active
包装方式 Tape & Reel TR
最小包装 900
寿命（小时） 2000 h
制造应用 通用
RoHS标准 RoHS Compliant
含铅标准 Lead Free
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
UWD1C221MCL1GS Nichicon 尼吉康 | 当前型号 | 当前型号 |
UUD1C221MCL1GS 尼吉康 | 类似代替 | UWD1C221MCL1GS和UUD1C221MCL1GS的区别 |
EEEFK1C221XP 松下 | 类似代替 | UWD1C221MCL1GS和EEEFK1C221XP的区别 |
UCD1C221MCL1GS 尼吉康 | 类似代替 | UWD1C221MCL1GS和UCD1C221MCL1GS的区别 |
