UPM1E101MED概述

NICHICON UPM1E101MED 铝电解电容, PM系列, 100 µF, ± 20%, 25 V, 6.3 mm, 径向引线

PM 系列电解器

Nichicon PM 系列器是高可靠性、低阻抗产品，具有 5000 小时负载寿命且符合 RoHS 指令 2011/65/EU。PM 系列具有宽温度范围、6.3 V 到 450 V 的额定电压范围及高波纹电流。

### 特征与优势：

高可靠性

高波纹电流

长寿命，长达 5000 小时

无铅回流焊接

极低阻抗

Technical specification

---

Capacitance tolerance | ±20 at 120Hz, 20°C

Temperature range °C | -40 to +105

Life expectancy at 105°C | 5000 hours

电容容差 % | 20

---|---

工作温度 °C | -40 → +105

105°C 时的预期寿命 | 5000 小时

UPM1E101MED中文资料参数规格

技术参数

额定电压DC 25.0 V

电容 100 µF

等效串联电阻ESR 0.24 Ω

容差 ±20 %

产品系列 UPM

纹波电流 245 mA

纹波电流高频 245mA @120Hz

纹波电流低频 370mA @10kHz

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 25 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 2.5 mm

外形尺寸

长度 15 mm

高度 15 mm

直径 6.30 mm

封装 Radial, CAN

引脚间距 2.5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 2000

寿命（小时） 2000 h

制造应用通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

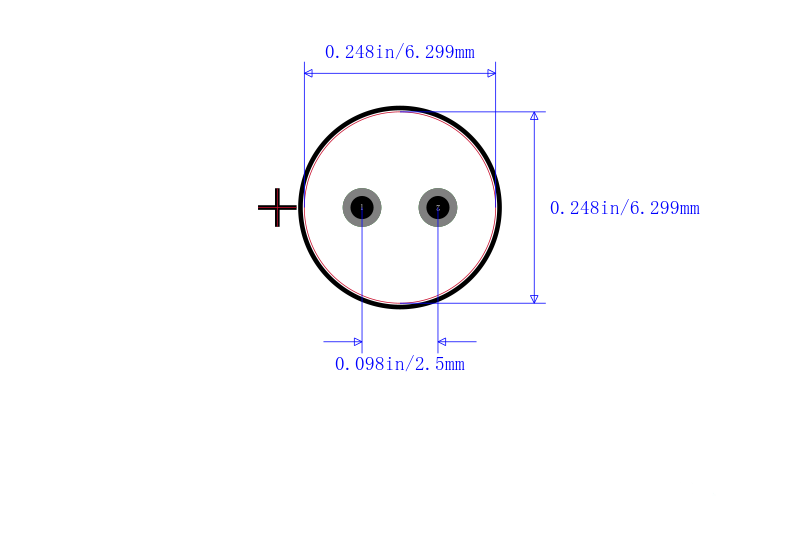

UPM1E101MED引脚图与封装图
