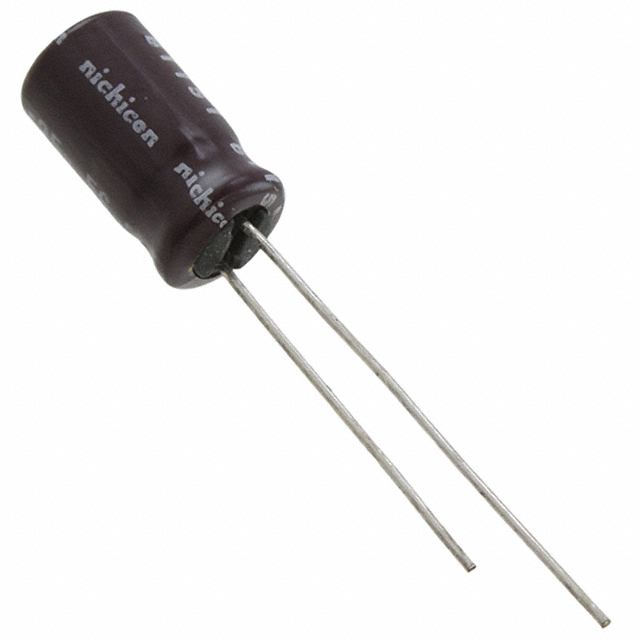

22uF ±20% 50V 195mA100kHz195mA Φ6.3mm
**Features:
**
* High Reliability Withstanding 5000 Hour Load Life at +105°C 3000/2000 Hours for Smaller Case Sizes Per Datasheet**
**
* Capacitance Ranges Available Based on the Numerical Values in E12 Series Under JIS**
**
* Compliant to the RoHS directive 2002/95/EC**
Specifications:
**
* Temperature Range: –55°C to +105°C**
**
* Rated Voltage Range: 6.3-450 V**
**
* Rated Capacitance Range: 0.47 to 15000 μF**
**
* Capacitance Tolerance: ±20% at 120 Hz, 20°C
额定电压DC 50.0 V
电容 22 µF
等效串联电阻ESR 0.65 Ω
容差 ±20 %
产品系列 UPM
纹波电流 100 mA
纹波电流高频 100mA @120Hz
纹波电流低频 195mA @10kHz
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压 50 V
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 2.5 mm
高度 11 mm
直径 6.30 mm
封装 Radial, CAN
引脚间距 2.5 mm
介质材料 Aluminum Electrolytic
工作温度 -55℃ ~ 105℃
产品生命周期 Active
包装方式 Bulk
最小包装 4000
寿命（小时） 2000 h
制造应用 通用
RoHS标准 RoHS Compliant
含铅标准 Lead Free
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
UPM1H220MED Nichicon 尼吉康 | 当前型号 | 当前型号 |
UPJ1H220MED1TD 尼吉康 | 完全替代 | UPM1H220MED和UPJ1H220MED1TD的区别 |
UPV1H220MGD1TD 尼吉康 | 类似代替 | UPM1H220MED和UPV1H220MGD1TD的区别 |
UPM1H220MED1TD 尼吉康 | 功能相似 | UPM1H220MED和UPM1H220MED1TD的区别 |
