UPS1H101MPD参数规格_中文资料_数据手册PDF

UPS1H101MPD概述

Nichicon PS 系列Nichicon PS 系列铝电解电容器是高可靠性聚合物电容器，额定寿命长达 3000 小时。 PS 系列电容器提供高温度范围、高电压、低阻抗和高波纹电流。高可靠性高波纹电流长寿命，长达 3000 小时无铅回流焊接低等效串联电阻电容容差 % | 20 ---|--- 工作温度 °C | -40 → +105 105°C 时的预期寿命 | 3000 小时 ### 径向 105°C

PS 系列器

Nichicon PS 系列器是高可靠性聚合物电容器，额定寿命长达 3000 小时。 PS 系列电容器提供高温度范围、高电压、低阻抗和高波纹电流。

### 特征与优势：

高可靠性

高波纹电流

长寿命，长达 3000 小时

无铅回流焊接

低等效串联电阻宽温度范围

微型尺寸

电容容差 % | 20

---|---

工作温度 °C | -40 → +105

105°C 时的预期寿命 | 3000 小时

UPS1H101MPD中文资料参数规格

技术参数

额定电压DC 50 V

工作电压 50 VDC

电容 100 µF

等效串联电阻ESR 0.36 Ω

容差 ±20 %

产品系列 UPS

纹波电流 340 mA

纹波电流高频 170mA @120Hz

纹波电流低频 340mA @100kHz

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 50 VDC

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 3.5 mm

外形尺寸

长度 11.5 mm

高度 11.5 mm

直径 8.00 mm

封装 Radial, CAN

引脚间距 3.5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 3000

寿命（小时） 2000 h

制造应用通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

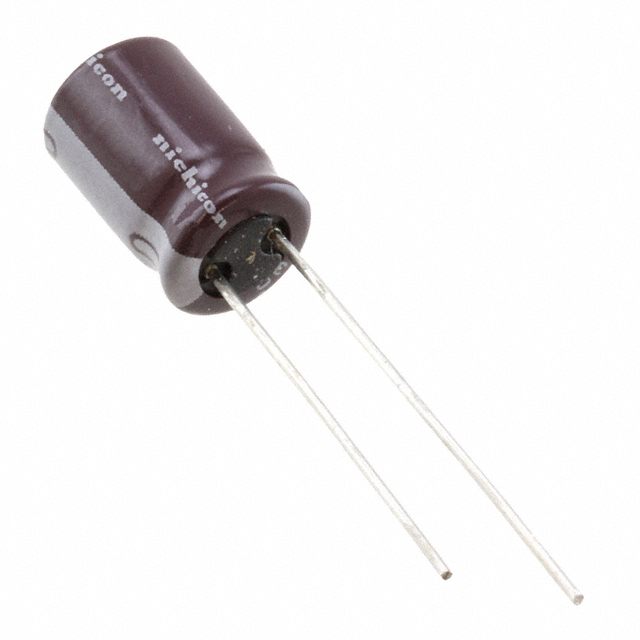

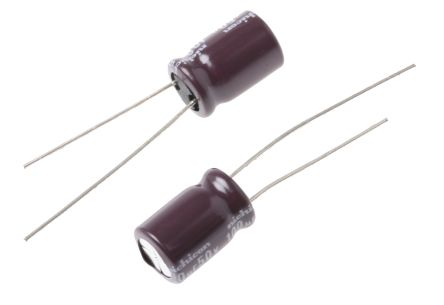

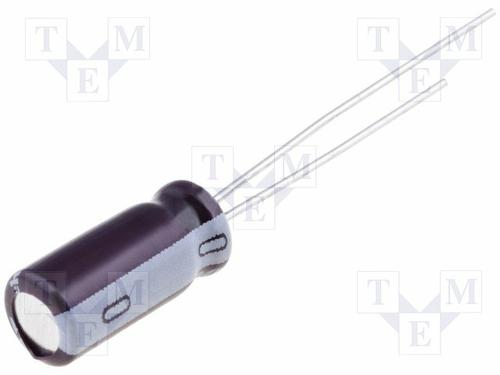

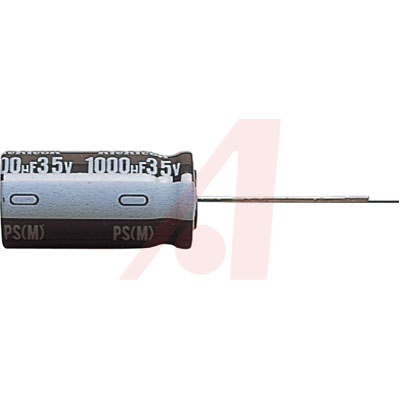

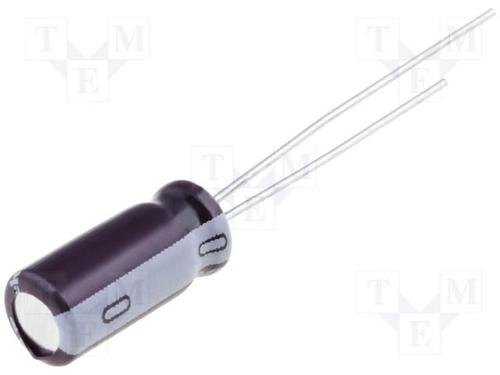

UPS1H101MPD引脚图与封装图

在线购买UPS1H101MPD

型号： UPS1H101MPD

制造商： Nichicon 尼吉康

描述：Nichicon PS 系列 Nichicon PS 系列铝电解电容器是高可靠性聚合物电容器，额定寿命长达 3000 小时。 PS 系列电容器提供高温度范围、高电压、低阻抗和高波纹电流。高可靠性高波纹电流长寿命，长达 3000 小时无铅回流焊接低等效串联电阻电容容差 % | 20 ---|--- 工作温度 °C | -40 → +105 105°C 时的预期寿命 | 3000 小时 ### 径向 105°C
