Nichicon PM 系列Nichicon PM 系列铝电解电容器是高可靠性、极低阻抗产品,具有 5000 小时负载寿命且符合 RoHS 指令 2011/65/EU。 PM 系列具有宽温度范围、6.3 到 450V 的额定电压范围及高波纹电流。高可靠性 高波纹电流 长寿命,长达 5000 小时 无铅回流焊接 极低阻抗 Technical specification --- Capacitance tolerance | ±20 at 120Hz, 20°C Temperature range °C | -40 to +105 Life expectancy at 105°C | 5000 hours 电容容差 % | 20 ---|--- 工作温度 °C | -40 → +105 105°C 时的预期寿命 | 5000 小时 ### 径向 105°C
PM 系列电解器
Nichicon PM 系列器是高可靠性、低阻抗产品,具有 5000 小时负载寿命且符合 RoHS 指令 2011/65/EU。PM 系列具有宽温度范围、6.3 V 到 450 V 的额定电压范围及高波纹电流。
### 特征与优势:
高可靠性
高波纹电流
长寿命,长达 5000 小时
无铅回流焊接
极低阻抗
额定电压DC 16.0 V
电容 470 µF
等效串联电阻ESR 0.09 Ω
容差 ±20 %
产品系列 UPM
纹波电流 615 mA
纹波电流高频 615mA @120Hz
纹波电流低频 770mA @10kHz
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压 16 V
安装方式 Through Hole
引脚数 2

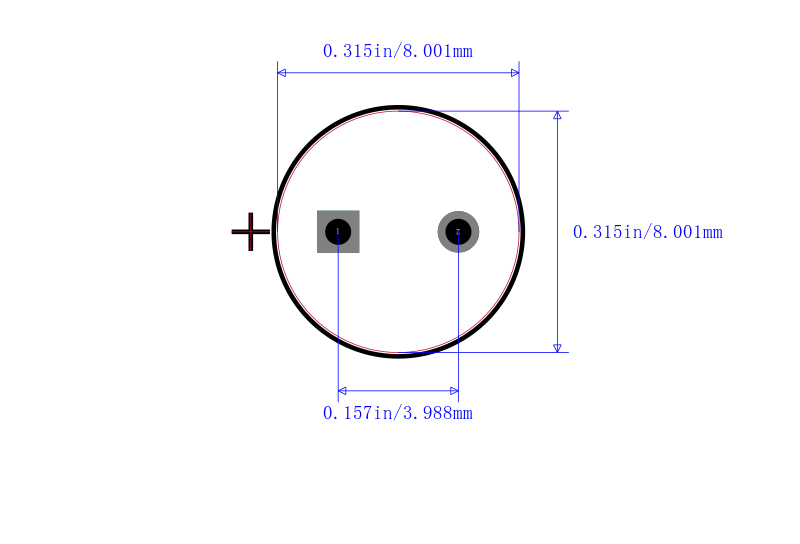

封装 Radial, CAN
引脚间距 3.5 mm
高度 20 mm
直径 8.00 mm
封装 Radial, CAN
引脚间距 3.5 mm
介质材料 Aluminum Electrolytic
工作温度 -55℃ ~ 105℃
产品生命周期 Active
包装方式 Bulk
最小包装 2000
寿命(小时) 3000 h
制造应用 通用
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
UPM1C471MPD Nichicon 尼吉康 | 当前型号 | 当前型号 |
UPM1C471MPD1TD 尼吉康 | 完全替代 | UPM1C471MPD和UPM1C471MPD1TD的区别 |
UPM1C471MPD1TA 尼吉康 | 类似代替 | UPM1C471MPD和UPM1C471MPD1TA的区别 |
EEU-FC1C471L 松下 | 功能相似 | UPM1C471MPD和EEU-FC1C471L的区别 |
