UPS2A101MHD参数规格_中文资料_数据手册PDF

UPS2A101MHD概述

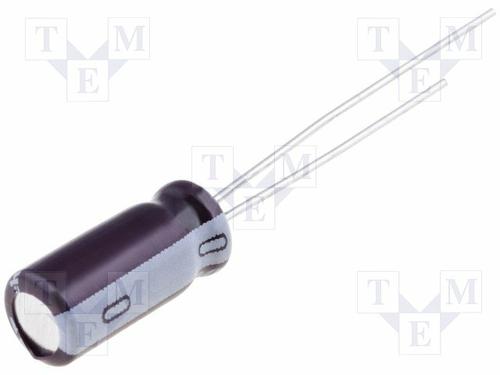

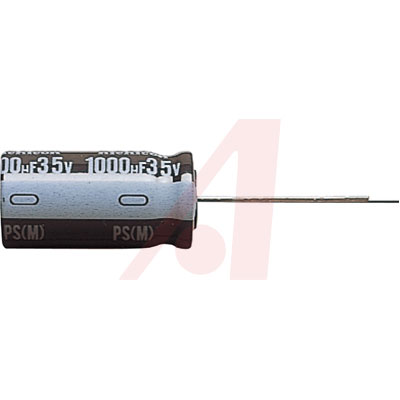

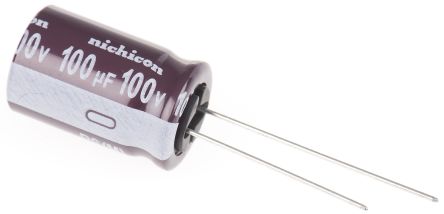

NICHICON UPS2A101MHD 铝电解电容, 微型, PS系列, 100 µF, ± 20%, 100 V, 12.5 mm, 径向引线

PS 系列器

Nichicon PS 系列器是高可靠性聚合物电容器，额定寿命长达 3000 小时。 PS 系列电容器提供高温度范围、高电压、低阻抗和高波纹电流。

### 特征与优势：

高可靠性

高波纹电流

长寿命，长达 3000 小时

无铅回流焊接

低等效串联电阻

宽温度范围

微型尺寸

UPS2A101MHD中文资料参数规格

技术参数

额定电压DC 100 V

工作电压 100 VDC

电容 100 µF

等效串联电阻ESR 0.18 Ω

容差 ±20 %

产品系列 UPS

纹波电流 580 mA

纹波电流高频 290mA @120Hz

纹波电流低频 580mA @100kHz

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 100 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 5 mm

外形尺寸

长度 20 mm

高度 20 mm

直径 12.5 mm

封装 Radial, CAN

引脚间距 5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Each

最小包装 1000

寿命（小时） 3000 h

制造应用通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

数据手册

UPS2A101MHD引脚图与封装图

在线购买UPS2A101MHD

型号： UPS2A101MHD

制造商： Nichicon 尼吉康

描述：NICHICON UPS2A101MHD 铝电解电容, 微型, PS系列, 100 µF, ± 20%, 100 V, 12.5 mm, 径向引线
