TEXAS INSTRUMENTS UA78L15ACLP 线性稳压器, 固定, 7815, 17.5V至30V输入, 15V和0.1A输出, TO-226AA-3
μA78 系列线性电压调节器，Texas Instruments
**Texas Instruments** **μA78** 系列是线性电压调节器，提供从 2.6 V 到 15 V 固定输出电压。三端正电压调节器提供热过载关闭和内部电流限制。 无需外部元件，尽管可通过外部设备调节电压和电流。 正线性调节器 IC 产生 1.5A 的输出电流，用于 **μA78** 系列，产生 0.1A 电流，用于 **μA78L** 型号且 **μA78M** 提供 0.5A 电流输出。 它可用于各种应用，包括附加卡调节，可消除与单点调节一起出现的问题，它还适用于电信、计算和便携式设备应用。
输出电流：1.5 A- .
- *μA78xx**；0.1 A **μA78Lxx** 和 0.5 A **μA78Mxx**
内部热过载保护、内部短路电流限制
输出晶体管安全区域补偿
高功耗
工作电压 17.5V ~ 30V
额定电流 100 mA
输出接口数 1
输入电压DC 30.0V max
输出电压 15 V
输出电流 100 mA
通道数 1
针脚数 3
静态电流 4.60 mA
输出电容类型 Capacitor Free
跌落电压 1.7V @40mA
调节输出数 1
输入电压Max 30 V
输入电压Min 17.5 V
输出电压Min 15 V
输出电流Max 0.1 A
工作温度Max 125 ℃
工作温度Min 0 ℃
精度 ±5 %
输入电压 30V ~ 17.5V
安装方式 Through Hole
引脚数 3

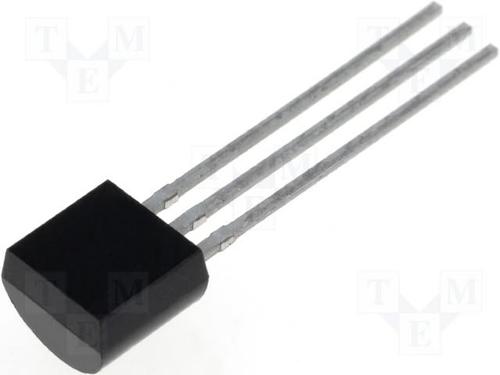

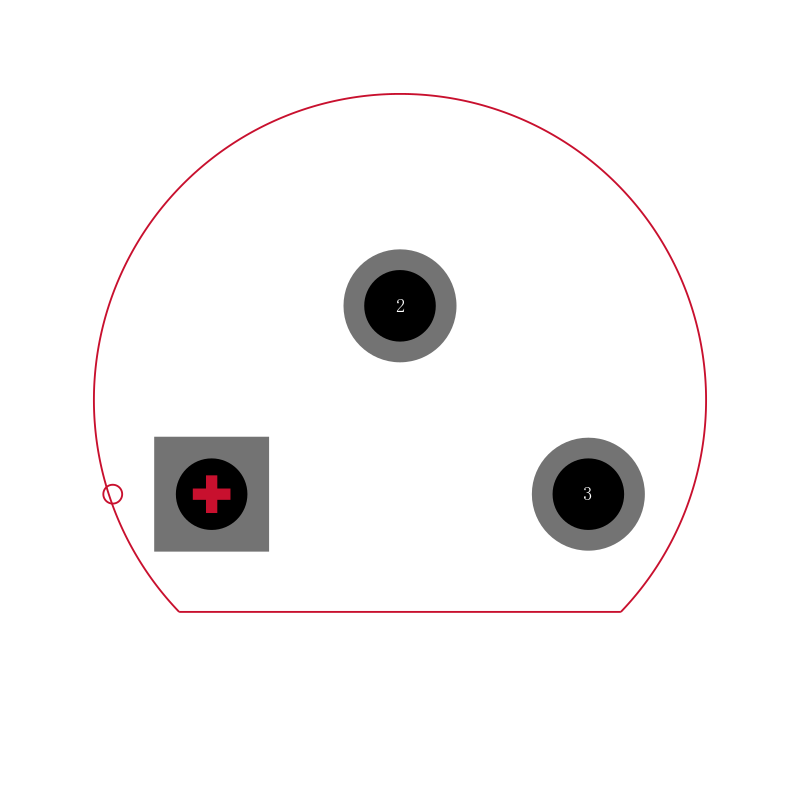

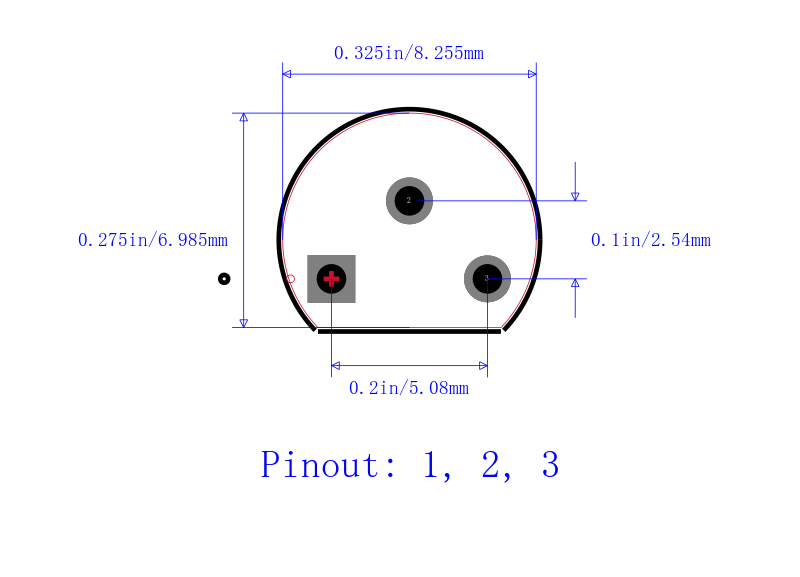

封装 TO-226-3
长度 4.83 mm
宽度 3.43 mm
高度 3.68 mm
封装 TO-226-3
工作温度 0℃ ~ 125℃
产品生命周期 Active
包装方式 Bulk
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
UA78L15ACLP TI 德州仪器 | 当前型号 | 当前型号 |
UA78L15ACLPE3 德州仪器 | 类似代替 | UA78L15ACLP和UA78L15ACLPE3的区别 |
LM78L15ACZ 德州仪器 | 类似代替 | UA78L15ACLP和LM78L15ACZ的区别 |
MC78L15ACPRAG 安森美 | 功能相似 | UA78L15ACLP和MC78L15ACPRAG的区别 |
