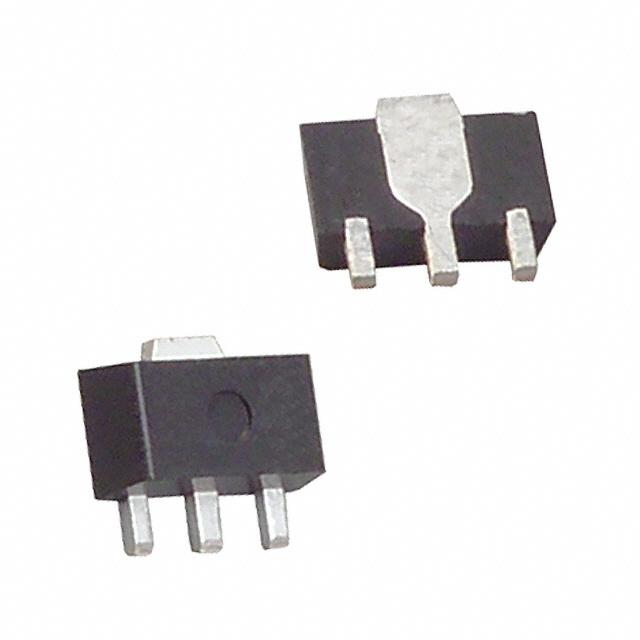

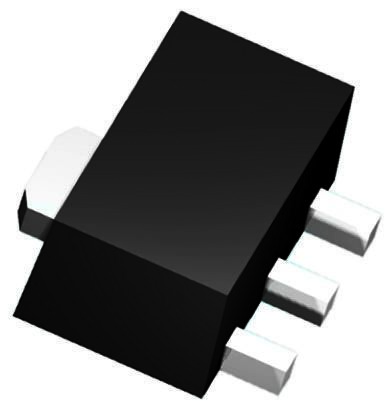

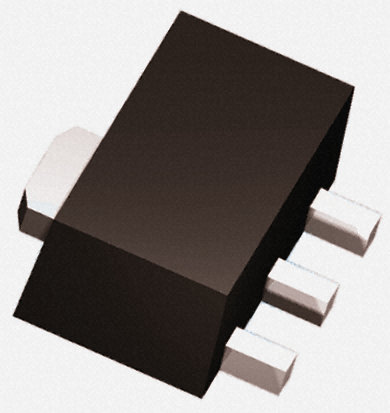

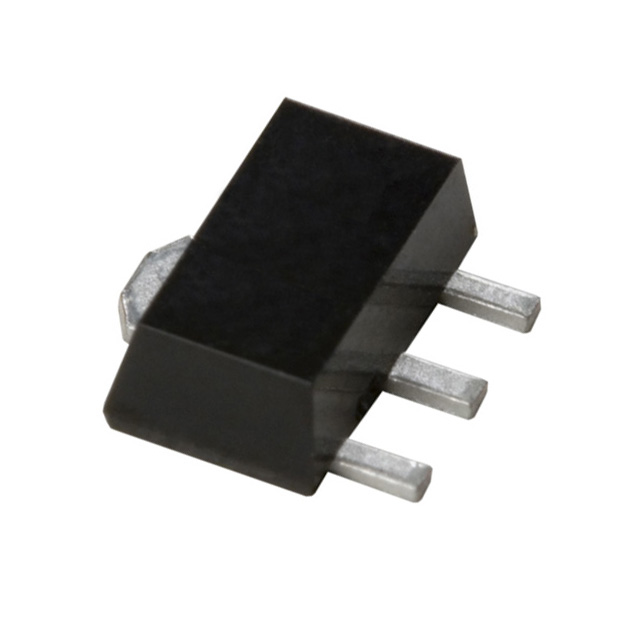

TEXAS INSTRUMENTS UA78L05AIPK. 线性稳压器, 固定, 7805, 3端子, 正向, 7V至20V输入, 5V和0.1A输出, SOT-89-3
μA78 系列线性电压调节器，Texas Instruments
**Texas Instruments** **μA78** 系列是线性电压调节器，提供从 2.6 V 到 15 V 固定输出电压。三端正电压调节器提供热过载关闭和内部电流限制。 无需外部元件，尽管可通过外部设备调节电压和电流。 正线性调节器 IC 产生 1.5A 的输出电流，用于 **μA78** 系列，产生 0.1A 电流，用于 **μA78L** 型号且 **μA78M** 提供 0.5A 电流输出。 它可用于各种应用，包括附加卡调节，可消除与单点调节一起出现的问题，它还适用于电信、计算和便携式设备应用。
输出电流：1.5 A- .
- *μA78xx**；0.1 A **μA78Lxx** 和 0.5 A **μA78Mxx**
内部热过载保护、内部短路电流限制
输出晶体管安全区域补偿
高功耗
电源电压DC 7.00V min
输出接口数 1
输入电压DC 20.0V max
输出电压 5 V
输出电流 100 mA
针脚数 3
静态电流 3.80 mA
输出电容类型 Capacitor Free
跌落电压 1.7V @40mA
调节输出数 1
输入电压Max 20 V
输入电压Min 7 V
输出电压Max 5.25 V
输出电压Min 4.75 V
输出电流Max 0.1 A
工作温度Max 125 ℃
工作温度Min -40 ℃
精度 ±5 %
电源电压Max 20 V
电源电压Min 7 V
输入电压 7V ~ 20V
安装方式 Surface Mount
引脚数 3

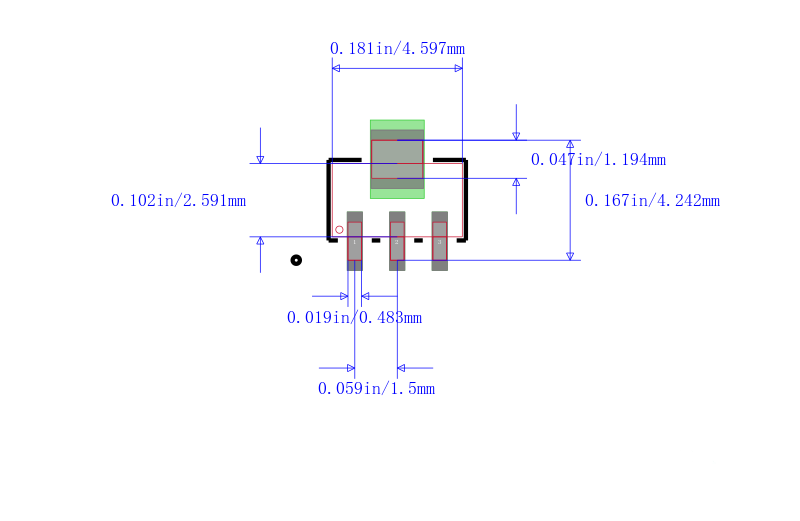

封装 SOT-89-3
长度 4.5 mm
宽度 2.5 mm
高度 1.5 mm
封装 SOT-89-3
工作温度 -40℃ ~ 125℃
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
UA78L05AIPK TI 德州仪器 | 当前型号 | 当前型号 |
UA78L05ACPK 德州仪器 | 完全替代 | UA78L05AIPK和UA78L05ACPK的区别 |
UA78L05AILP 德州仪器 | 完全替代 | UA78L05AIPK和UA78L05AILP的区别 |
UA78L05CPK 德州仪器 | 完全替代 | UA78L05AIPK和UA78L05CPK的区别 |
