精密稳压器 PRECISION VOLTAGE REGULATORS
description
The µA723 is a precision integrated-circuit voltage regulator, featuring high ripple rejection,
excellent input and load regulation, excellent temperature stability, and low standby current. The circuit consists of a temperature-compensated reference-voltage amplifier, an error amplifier, a 150-mA output transistor, and an adjustable-output current limiter.
150-mA Load Current Without External Power Transistor
Adjustable Current-Limiting Capability
Input Voltages up to 40 V
Output Adjustable From 2 V to 37 V
Direct Replacement for Fairchild µA723C
输出接口数 1
输出电压 2V ~ 37V
输出电流 150 mA
静态电流 2.30 mA
输出电容类型 Capacitor Free
跌落电压 3.00 V
调节输出数 1
输入电压Max 40 V
输入电压Min 9.5 V
输出电流Max 0.15 A
工作温度Max 70 ℃
工作温度Min 0 ℃
精度 ±10 %
输入电压 9.5V ~ 40V
安装方式 Through Hole
引脚数 14

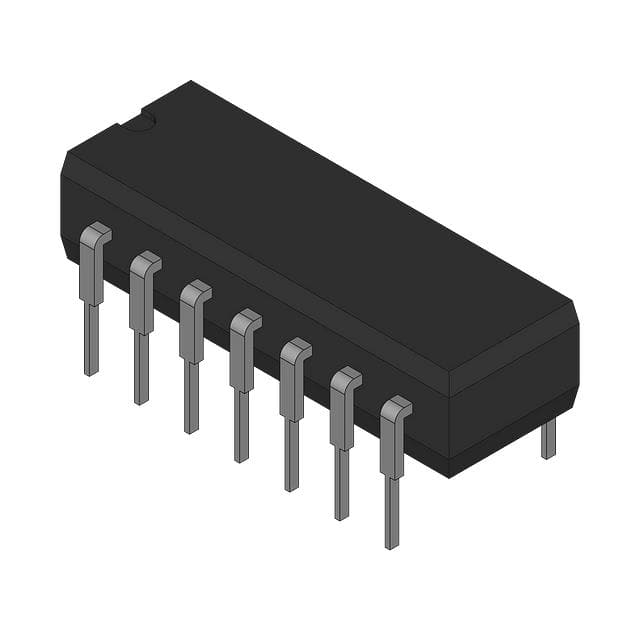

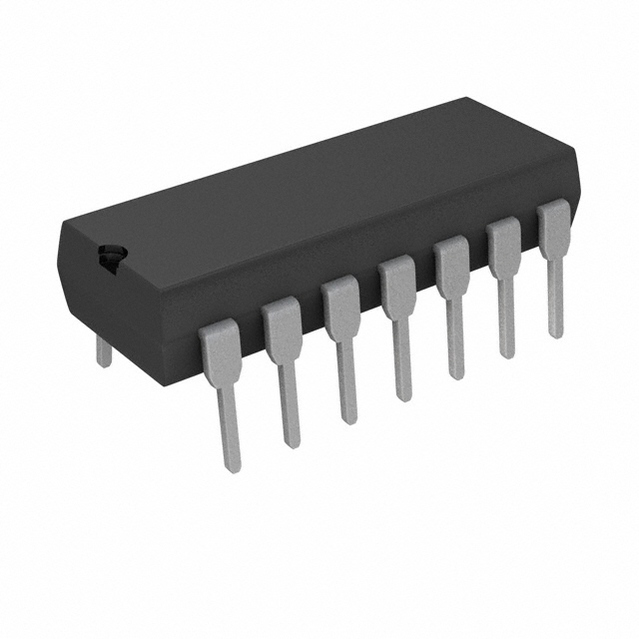

封装 PDIP-14
长度 19.3 mm
宽度 6.35 mm
高度 4.57 mm
封装 PDIP-14
工作温度 0℃ ~ 70℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
UA723CNE4 TI 德州仪器 | 当前型号 | 当前型号 |
UA723CDR 德州仪器 | 完全替代 | UA723CNE4和UA723CDR的区别 |
UA723CN 德州仪器 | 类似代替 | UA723CNE4和UA723CN的区别 |
LM723CN/NOPB 德州仪器 | 类似代替 | UA723CNE4和LM723CN/NOPB的区别 |
