UC3845AD8TR参数规格_中文资料_数据手册PDF

UC3845AD8TR概述

TEXAS INSTRUMENTS UC3845AD8TR 控制器, 电流模式控制器, PWM, 30V-7.6V电源, 500 kHz, 15V/200mA输出, SOIC-8

The is a current-mode Pulse Width Modulation PWM Controller providing the necessary features to control current-mode switched mode power supplies. Start-up current is guaranteed to be less than 0.5mA. Oscillator discharge is trimmed to 8.3mA. During under voltage lockout, the output stage can sink at least 10mA at less than 1.2V for VCC over 5V.

.: Optimized for off-line and DC to DC converters

.: Trimmed oscillator discharge current

.: Automatic feed forward compensation

.: Pulse-by-pulse current limiting

.: Enhanced load response characteristics

.: Under-voltage lockout with hysteresis

.: Double pulse suppression

.: High current totem pole output Internally trimmed bandgap reference

.: Low RO Error amplifier

.: Green product and no Sb/Br

UC3845AD8TR中文资料参数规格

技术参数

频率 500 kHz

电源电压DC 7.60V min

输出接口数 1

输入电压DC 25.0 V

输出电压 15 V

输出电流 200 mA

供电电流 17 mA

针脚数 8

耗散功率 1 W

调节输出数 1

上升时间 50 ns

开关频率 500 kHz

拓扑结构 Buck, Boost, Flyback, Forward

占空比 50 %

最大占空比 50 %

下降时间 50 ns

工作温度Max 70 ℃

工作温度Min 0 ℃

耗散功率Max 1000 mW

电源电压 7.6V ~ 30V

电源电压Max 30 V

电源电压Min 7.6 V

输入电压 25 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

高度 1.5 mm

封装 SOIC-8

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用工业, 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

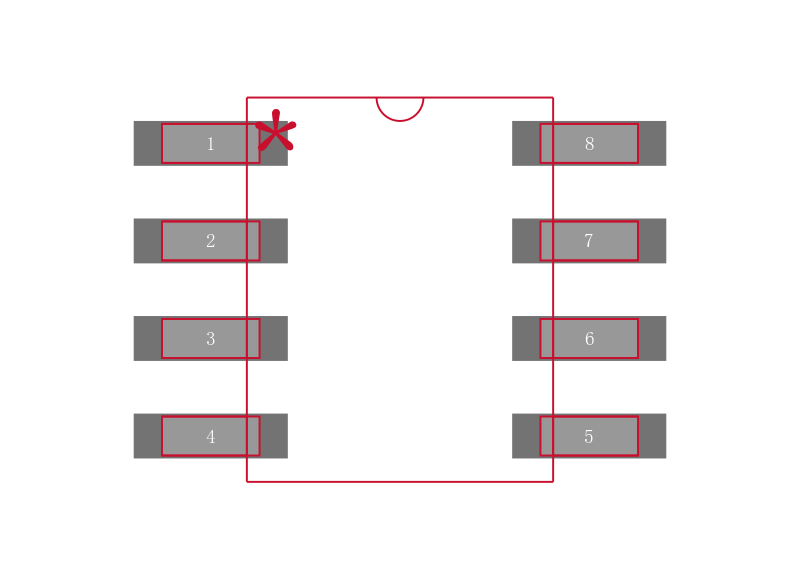

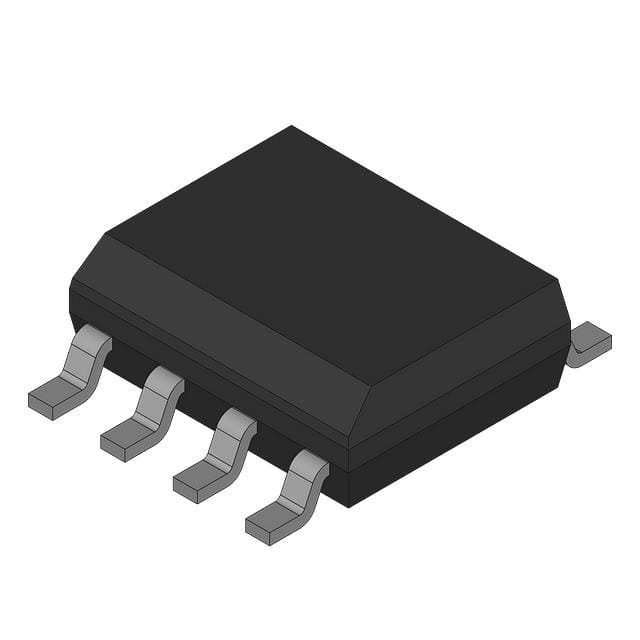

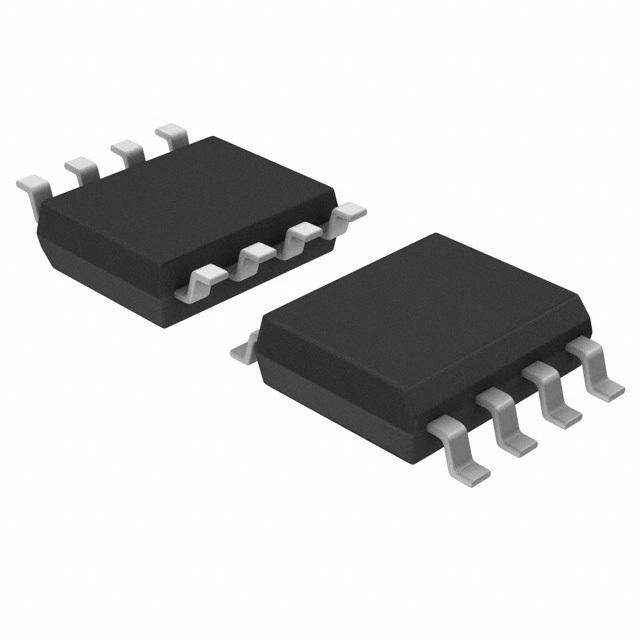

UC3845AD8TR引脚图与封装图
