UC2842DTR参数规格_中文资料_数据手册PDF

UC2842DTR概述

电流模式PWM控制器 Current Mode PWM Controller

升压，降压，降压升压，反激，正向稳压器正，可提供隔离输出升压，降压，升压/降压 - DC DC 切换控制器 IC 14-SOIC

立创商城:
UC2842DTR

得捷:
IC PWM BOOST FLYBACK CM 14SOIC

艾睿:
Current Mode PWM Controller 1A 14-Pin SOIC T/R

安富利:
Current Mode PWM Controller 1A 14-Pin SOIC T/R

Chip1Stop:
Current Mode PWM Controller 1A 14-Pin SOIC T/R

Verical:
Current Mode PWM Controller 200mA 500kHz 14-Pin SOIC T/R

UC2842DTR中文资料参数规格

技术参数

频率 450 kHz

输出接口数 1

输入电压DC 25.0 V

输出电压 13.5 V

输出电流 1000 mA

供电电流 25 mA

耗散功率 0.725 W

调节输出数 1

上升时间 50 ns

开关频率 500 kHz

拓扑结构 Boost, Flyback, Forward

占空比 100 %

最大占空比 50 %

下降时间 50 ns

电源电压 10V ~ 30V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

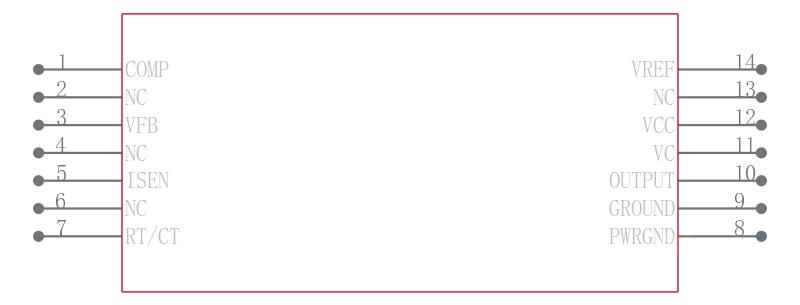

UC2842DTR引脚图与封装图

在线购买UC2842DTR

型号： UC2842DTR

制造商： TI 德州仪器

描述：电流模式PWM控制器 Current Mode PWM Controller

立即咨询

替代型号UC2842DTR

型号/品牌	代替类型	替代型号对比
UC2842DTR TI 德州仪器	当前型号	当前型号
UC3844D 德州仪器	完全替代	UC2842DTR和UC3844D的区别
UC3842D 德州仪器	完全替代	UC2842DTR和UC3842D的区别
UC3842DTR 德州仪器	完全替代	UC2842DTR和UC3842DTR的区别
