UC2842ADWTRG4参数规格_中文资料_数据手册PDF

UC2842ADWTRG4概述

电流模式PWM控制器 Current Mode PWM Controller

升压，降压，反激，正激稳压器正，可提供隔离输出升压，降压，升压/降压 - DC DC 切换控制器 IC 16-SOIC

得捷:
IC PWM BOOST FLYBACK CM 16SOIC

立创商城:
降压型升降压型升压型 10V~30V 500kHz

艾睿:
Current Mode PWM Controller 1A 16-Pin SOIC T/R

Chip1Stop:
Current Mode PWM Controller 1A 16-Pin SOIC T/R

Verical:
UCx84xA Current-Mode PWM Controller

德州仪器TI:
30-V, 1-A, 500KHz current mode PWM controller with 16V/10V UVLO 100% duty cycle, 40C to 85C

UC2842ADWTRG4中文资料参数规格

技术参数

频率 450 kHz

输入电压DC 25.0 V

输出电压 15.0 V

输出电流 1000 A

调节输出数 1

上升时间 50 ns

开关频率 500kHz MAX

拓扑结构 Boost, Flyback, Forward

占空比 96 %

下降时间 50 ns

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

封装 SOIC-16

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

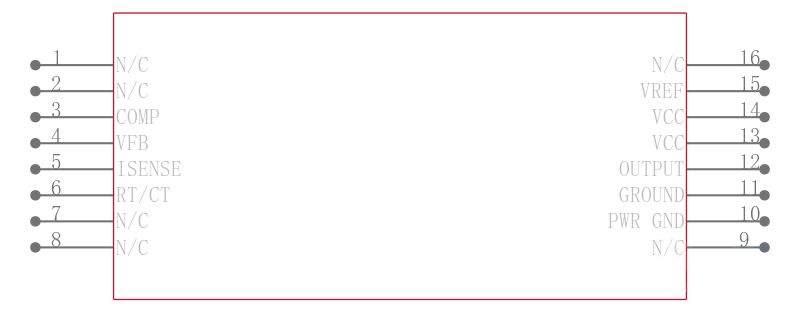

UC2842ADWTRG4引脚图与封装图

在线购买UC2842ADWTRG4

型号： UC2842ADWTRG4

描述：电流模式PWM控制器 Current Mode PWM Controller

替代型号UC2842ADWTRG4
