UC2524ADW

UC2524ADW图片1

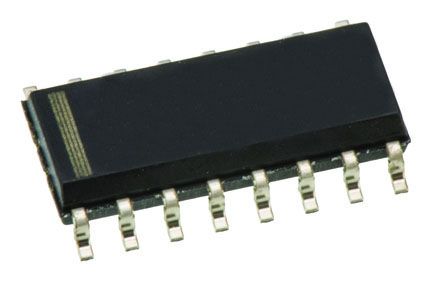

UC2524ADW图片2
UC2524ADW图片3
UC2524ADW图片4
UC2524ADW图片5
UC2524ADW图片6

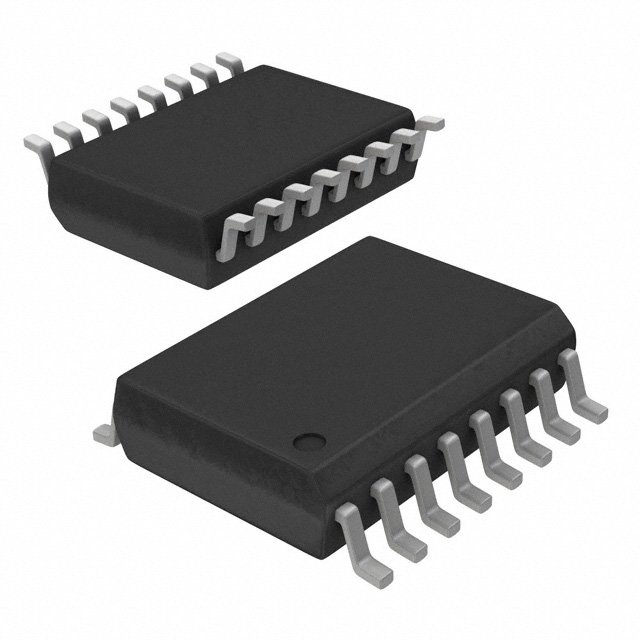

UC2524ADW图片7
UC2524ADW图片8
UC2524ADW图片9
UC2524ADW图片10
UC2524ADW图片11
UC2524ADW概述

TEXAS INSTRUMENTS  UC2524ADW  控制器, PWM, 40V-8V电源, 450 kHz, 60V/200mA输出, SOIC-16

PWM 控制器,500kHz,Texas Instruments

Texas Instruments 的一系列脉冲宽度调制控制器和关联设备适用于各种应用和规格。

### PWM Pulse Width Modulation Controllers, Texas Instruments


得捷:
IC REG CTRLR MULT TOP 16SOIC


立创商城:
UC2524ADW


德州仪器TI:
Advanced 40 VCC, double ended 300KHz voltage mode PWM controller with 45% duty cycle, -25C to 85C


欧时:
PWM 控制器,500kHz,Texas InstrumentsTexas Instruments 的一系列脉冲宽度调制控制器和关联设备适用于各种应用和规格。### PWM Pulse Width Modulation Controllers, Texas Instruments


e络盟:
控制器, PWM, 40V-8V电源, 450 kHz, 60V/200mA输出, SOIC-16


艾睿:
Voltage Mode PWM Controller 60V 200mA 500kHz 16-Pin SOIC Tube


安富利:
Voltage Mode PWM Controller 60V 200mA 16-Pin SOIC Tube


Chip1Stop:
Voltage Mode PWM Controller 60V 200mA 500kHz 16-Pin SOIC Tube


Verical:
Voltage Mode PWM Controller 60V 200mA 500kHz 16-Pin SOIC Tube


Newark:
PWM CONTROLLER, 450KHZ, 8V-40V, SOIC-16


罗切斯特:
Voltage Mode PWM Controller 60V 200mA 16-Pin SOIC Tube


DeviceMart:
IC REG CTRLR BST FLYBK VM 16SOIC


UC2524ADW中文资料参数规格
技术参数

频率 450 kHz

电源电压DC 8.00V min

输出接口数 2

输入电压DC 40.0 V

输出电压 60 V

输出电流 200 mA

针脚数 16

耗散功率 1000 mW

静态电流 5.00 mA

调节输出数 2

上升时间 120 ns

开关频率 500 kHz

拓扑结构 Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull

占空比 45 %

最大占空比 45 %

下降时间 25 ns

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 1000 mW

电源电压 8V ~ 40V

电源电压Max 40 V

电源电压Min 8 V

输入电压 40 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 10.28 mm

宽度 7.52 mm

高度 2.35 mm

封装 SOIC-16

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

制造应用 电源管理

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

数据手册

UC2524ADW引脚图与封装图
UC2524ADW引脚图
UC2524ADW封装图
UC2524ADW封装焊盘图
在线购买UC2524ADW
型号: UC2524ADW
制造商: TI 德州仪器
描述:TEXAS INSTRUMENTS  UC2524ADW  控制器, PWM, 40V-8V电源, 450 kHz, 60V/200mA输出, SOIC-16
替代型号UC2524ADW
型号/品牌 代替类型 替代型号对比

UC2524ADW

TI 德州仪器

当前型号

当前型号

UC3524ADW

德州仪器

完全替代

UC2524ADW和UC3524ADW的区别

UC2524ADWTR

德州仪器

完全替代

UC2524ADW和UC2524ADWTR的区别

UC3524ADWTR

德州仪器

完全替代

UC2524ADW和UC3524ADWTR的区别
