UCC38C42DGK参数规格_中文资料_数据手册PDF

UCC38C42DGK概述

BiCMOS低功耗电流模式PWM控制器 BiCMOS LOW-POWER CURRENT-MODE PWM CONTROLLER

升压，反激，正激转换器稳压器正输出升压，升压/降压 DC DC 切换控制器 IC 8-VSSOP

得捷:
IC OFFLINE CTRLR PWM UVLO 8VSSOP

立创商城:
升降压型升压型 9V~18V 1MHz

德州仪器TI:
Commercial, 20-V, low-power current-mode PWM controller, 14.5-V/9-V UVLO, 100% duty cycle

艾睿:
Current Mode PWM Controller 18V 200mA 8-Pin VSSOP Tube

安富利:
Current Mode PWM Controller 18V 200mA 8-Pin VSSOP Tube

Chip1Stop:
Current Mode PWM Controller 18V 200mA 8-Pin VSSOP Tube

UCC38C42DGK中文资料参数规格

技术参数

频率 1.00 MHz

电源电压DC 18.0V max

输出接口数 1

输入电压DC 18.0 V

输出电压 18 V

输出电流 200 mA

供电电流 2.30 mA

调节输出数 1

上升时间 25 ns

开关频率 1000 kHz

过温保护 No

拓扑结构 Buck, Boost, Flyback, Forward

占空比 96 %

最大占空比 100 %

下降时间 20 ns

工作温度Max 70 ℃

工作温度Min 0 ℃

输入电压 9V ~ 20V

封装参数

安装方式 Surface Mount

引脚数 8

封装 VSSOP-8

外形尺寸

封装 VSSOP-8

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

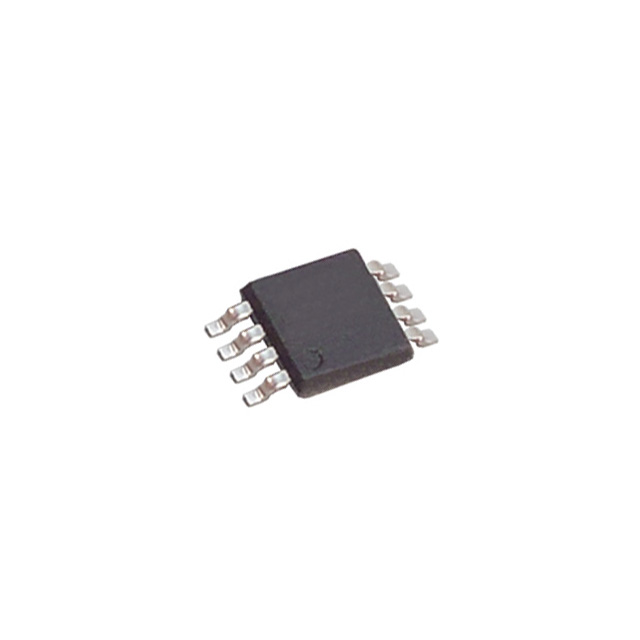

UCC38C42DGK引脚图与封装图

在线购买UCC38C42DGK

型号： UCC38C42DGK

制造商： TI 德州仪器

描述：BiCMOS低功耗电流模式PWM控制器 BiCMOS LOW-POWER CURRENT-MODE PWM CONTROLLER

立即咨询

替代型号UCC38C42DGK

型号/品牌	代替类型	替代型号对比
UCC38C42DGK TI 德州仪器	当前型号	当前型号
UCC28C42DGKR 德州仪器	完全替代	UCC38C42DGK和UCC28C42DGKR的区别
UCC38C42DGKR 德州仪器	完全替代	UCC38C42DGK和UCC38C42DGKR的区别
UCC28C42DGKRG4 德州仪器	完全替代	UCC38C42DGK和UCC28C42DGKRG4的区别
