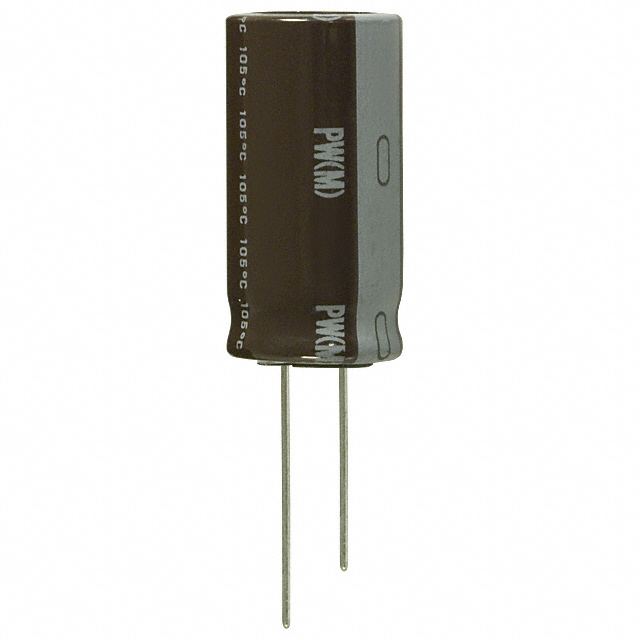

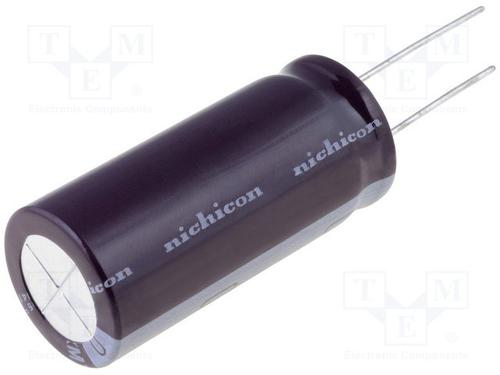

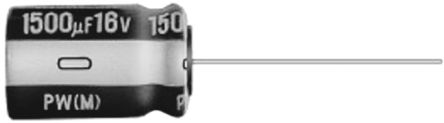

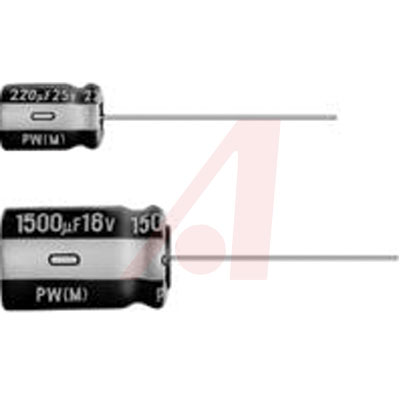

UPW1J152MHD

UPW1J152MHD图片1
UPW1J152MHD图片2
UPW1J152MHD图片3
UPW1J152MHD图片4
UPW1J152MHD图片5
UPW1J152MHD图片6
UPW1J152MHD图片7
UPW1J152MHD图片8
UPW1J152MHD图片9
UPW1J152MHD图片10
UPW1J152MHD概述

PW 系列径向 50 至 450VPW 铝电解电容器比 PM 系列更小的外壳尺寸和更低的阻抗 低阻抗和高可靠性,可耐受 2000 小时至 8000 小时 额定电压范围:6.3 至 450V

PW 系列径向 50 至 450V

PW 铝电解器

比 PM 系列更小的外壳尺寸和更低的阻抗

低阻抗和高可靠性,可耐受 2000 小时至 8000 小时

额定电压范围:6.3 至 450V


欧时:
PW 系列径向 50 至 450VPW 铝电解电容器比 PM 系列更小的外壳尺寸和更低的阻抗 低阻抗和高可靠性,可耐受 2000 小时至 8000 小时 额定电压范围:6.3 至 450V


得捷:
CAP ALUM 1500UF 20% 63V RADIAL


立创商城:
1500uF ±20% 63V


艾睿:
Cap Aluminum Lytic 1500uF 63V 20% 18 X 35.5mm Radial 7.5mm 3100mA 8000h 105°C Automotive Bulk


Allied Electronics:
Capacitor Aluminum Electrolytic Cap 1500uF 63V 20% Radial 18X35.5 LS 7.5 mm


安富利:
Cap Aluminum 1500uF 63V 20% 18 X 35.5mm Radial 7.5mm 3100mA 8000 hr 105°C Bulk


Chip1Stop:
Cap Aluminum Lytic 1500uF 63V 20% 18 X 35.5mm Radial 7.5mm 3100mA 8000h 105C Automotive Bulk


TME:
Capacitor: electrolytic; low impedance; THT; 1500uF; 63VDC; ±20%


Verical:
Cap Aluminum Lytic 1500uF 63V 20% 18 X 35.5mm Radial 7.5mm 3100mA 8000h 105C Automotive Bulk


UPW1J152MHD中文资料参数规格
技术参数

额定电压DC 63.0 V

工作电压 63 VDC

电容 1500 µF

等效串联电阻ESR 60.0 mΩ

容差 ±20 %

产品系列 UPW

纹波电流 3.1 A

纹波电流高频 2.635A @120Hz

纹波电流低频 3.1A @100kHz

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 63 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 7.5 mm

外形尺寸

长度 35.5 mm

高度 35.5 mm

直径 18.0 mm

封装 Radial, CAN

引脚间距 7.5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 250

寿命(小时) 8000 h

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

UPW1J152MHD引脚图与封装图

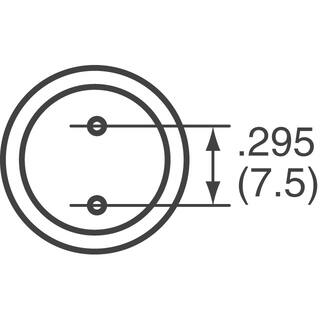

UPW1J152MHD引脚图

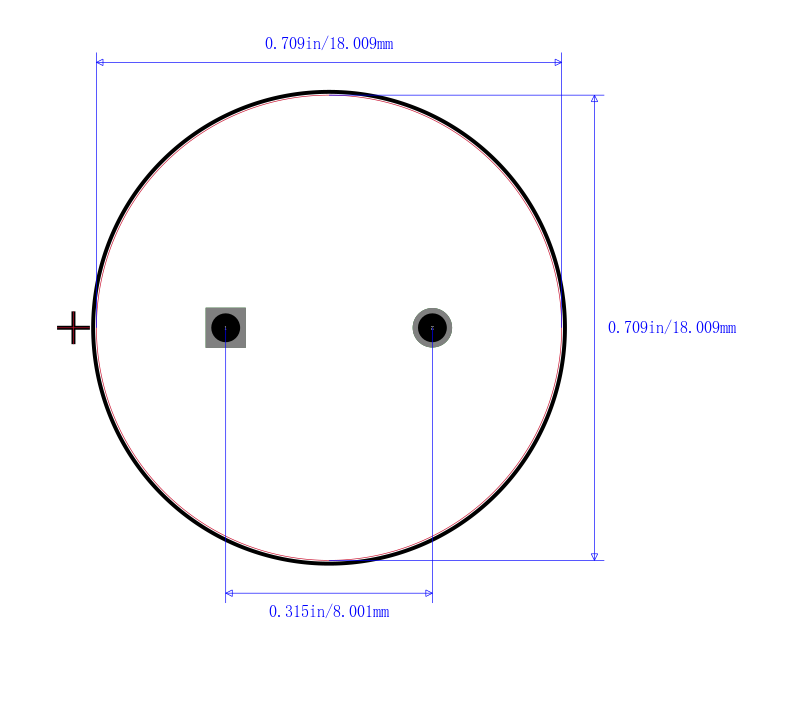

UPW1J152MHD封装图

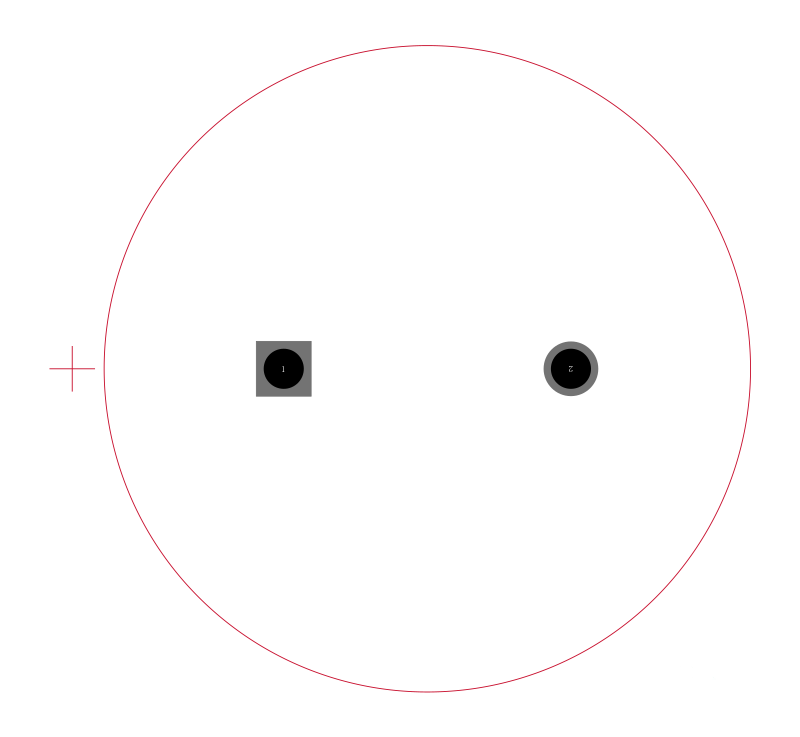

UPW1J152MHD封装焊盘图
在线购买UPW1J152MHD
型号: UPW1J152MHD
描述:PW 系列径向 50 至 450V PW 铝电解电容器 比 PM 系列更小的外壳尺寸和更低的阻抗 低阻抗和高可靠性,可耐受 2000 小时至 8000 小时 额定电压范围:6.3 至 450V
替代型号UPW1J152MHD
型号/品牌 代替类型 替代型号对比

UPW1J152MHD

Nichicon 尼吉康

当前型号

当前型号

UPW1J152MHD1TN

尼吉康

完全替代

UPW1J152MHD和UPW1J152MHD1TN的区别

UPW1J152MHH

尼吉康

类似代替

UPW1J152MHD和UPW1J152MHH的区别

EEUFC1J152

松下

功能相似

UPW1J152MHD和EEUFC1J152的区别
