Texas Instruments隔离式回扫电源控制器提供恒定电压 CV 和恒定电流 CC 输出调节，用于提高对较大负载阶跃的瞬时响应。 初级侧调节 PSR 无需光耦合器。### 回扫控制器，Texas Instruments电流模式和电压模式 PWM 控制器 初级侧调节 峰值功率模式 低功率
回扫控制器，电压控制，Texas Instruments
隔离式回扫电源控制器提供恒定电压 CV 和恒定电流 CC 输出调节，用于提高对较大负载阶跃的瞬时响应。 初级侧调节 PSR 无需光耦合器。
得捷:
IC REG CTRLR MULT TOPOLOGY 18DIP
立创商城:
降压型 升降压型 升压型 8V~35V 400kHz
德州仪器TI:
35V, Dual 0.1A 400KHz PWM controller with 0C to 70C
欧时:

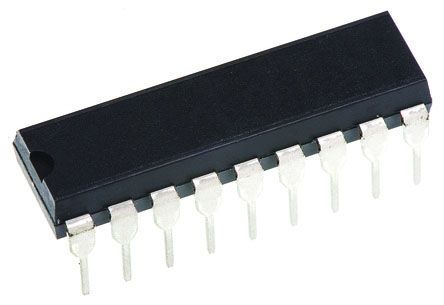

Texas Instruments UC3526N 双 PWM 开关稳压器, 100 mA输出, 18针 PDIP封装
贸泽:
开关控制器 Regulating PWM
艾睿:
Voltage Mode PWM Controller 100mA 400kHz 18-Pin PDIP Tube
安富利:
Voltage Mode PWM Controller 100mA 18-Pin PDIP Tube
Chip1Stop:
Voltage Mode PWM Controller 100mA 18-Pin PDIP Tube
Verical:
Voltage Mode PWM Controller 100mA 400kHz 18-Pin PDIP Tube
Newark:
# TEXAS INSTRUMENTS UC3526N PWM Controller, 8V-35V supply, 400kHz, 13V/100mA out, DIP-18
DeviceMart:
IC REG CTRLR BST FLYBK PWM 18DIP
频率 400 kHz
电源电压DC 35.0V max
输出接口数 2
输入电压DC 35.0 V
输出电压 13 V
输出电流 100 mA
耗散功率 1000 mW
静态电流 14.0 mA
调节输出数 2
上升时间 300 ns
开关频率 400 kHz
拓扑结构 Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull
占空比 49 %
最大占空比 49 %
下降时间 100 ns
工作温度Max 70 ℃
工作温度Min 0 ℃
耗散功率Max 1000 mW
电源电压 8V ~ 35V
电源电压Max 35 V
电源电压Min 8 V
输入电压 35 V
安装方式 Through Hole
引脚数 18

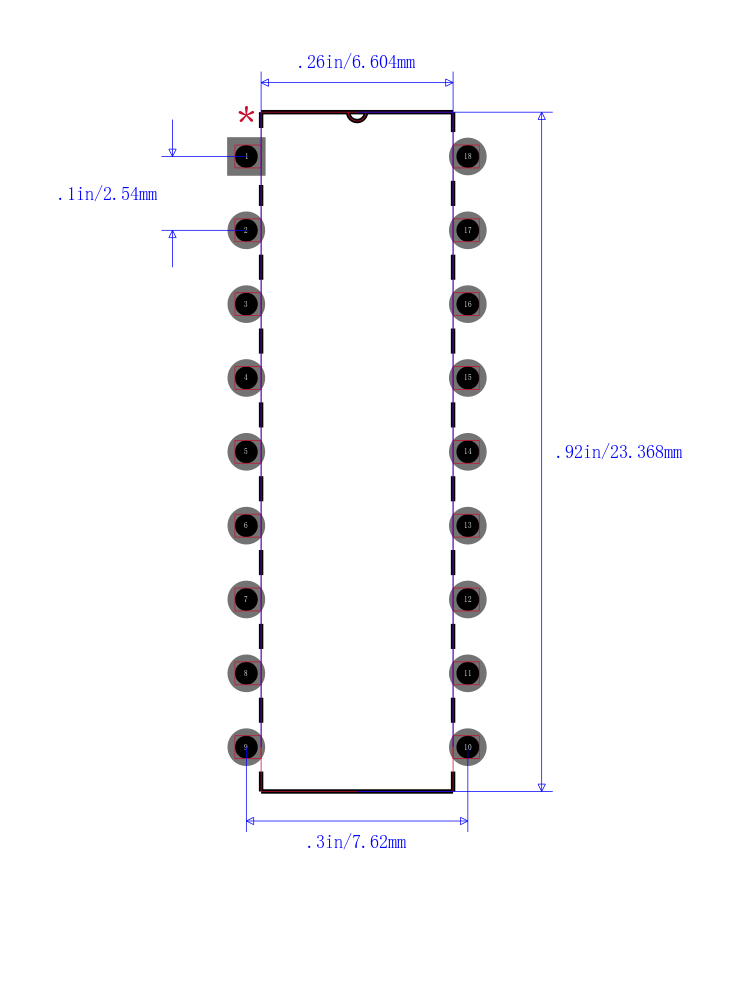

封装 PDIP-18
长度 22.48 mm
宽度 6.35 mm
高度 4.57 mm
封装 PDIP-18
工作温度 0℃ ~ 70℃
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
UC3526N TI 德州仪器 | 当前型号 | 当前型号 |
UC3526AJ 德州仪器 | 完全替代 | UC3526N和UC3526AJ的区别 |
UC3526NG4 德州仪器 | 类似代替 | UC3526N和UC3526NG4的区别 |
SG3526N 美高森美 | 功能相似 | UC3526N和SG3526N的区别 |
