UVZ1C220MDD1TD

UVZ1C220MDD1TD图片1
UVZ1C220MDD1TD图片2
UVZ1C220MDD1TD图片3
UVZ1C220MDD1TD图片4
UVZ1C220MDD1TD图片5
UVZ1C220MDD1TD图片6
UVZ1C220MDD1TD图片7
UVZ1C220MDD1TD图片8
UVZ1C220MDD1TD图片9
UVZ1C220MDD1TD图片10
UVZ1C220MDD1TD概述

Cap Aluminum Lytic 22uF 16V 20% 5 X 11mm Radial 2.5mm 54mA 1000H 105

**Features:

**

* Small Case Sizes as Same as VR Series, but Operating Over Wide Temperature Range of –55°c to +105°C**

**

* Compliant to the RoHS directive 2002/95/EC**

Specifications:

**

* Temperature Range: –55°C to +105°C**

**

* Rated Voltage Range: 6.3-450 V**

**

* Rated Capacitance Range: 0.1 to 33000 μF**

**

* Capacitance Tolerance: ±20% at 120 Hz, 20°C


得捷:
CAP ALUM 22UF 20% 16V RADIAL


立创商城:
22uF ±20% 16V


艾睿:
Do you need something that can let through high frequencies and filter out low frequencies? The electrolytic UVZ1C220MDD1TD electrolytic capacitor from Nichicon is for you. It can withstand a voltage of 16 VDC. This aluminum electrolytic capacitor has a maximum operating temperature of 105 °C. This product is 11 mm tall with a diameter of 5 mm. Its leakage current is 4@1Min|3@2Min μA. It has a tolerance of 20%. The UVZ1C220MDD1TD aluminum electrolytic capacitor has a radial termination style. Its capacitance value is 22uF. This part has a lead diameter of 0.5 mm and a pitch of 2.5 mm.


Allied Electronics:
Capacitor; Aluminum Electrolytic; Cap 22uF 20% Radial 5X11 LS 2mm


Newark:
# NICHICON  UVZ1C220MDD1TD  Electrolytic Capacitor, 22 µF, 16 V, VZ Series, ± 20%, Radial Leaded, 5 mm


UVZ1C220MDD1TD中文资料参数规格
技术参数

额定电压DC 16.0 V

电容 22 µF

容差 ±20 %

纹波电流高频 54mA @120Hz

纹波电流低频 108mA @10kHz

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 16 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 2.5 mm

外形尺寸

高度 11 mm

直径 5.00 mm

封装 Radial, CAN

引脚间距 2.5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

寿命(小时) 1000h @105℃

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

数据手册

UVZ1C220MDD1TD引脚图与封装图
UVZ1C220MDD1TD引脚图
UVZ1C220MDD1TD封装图

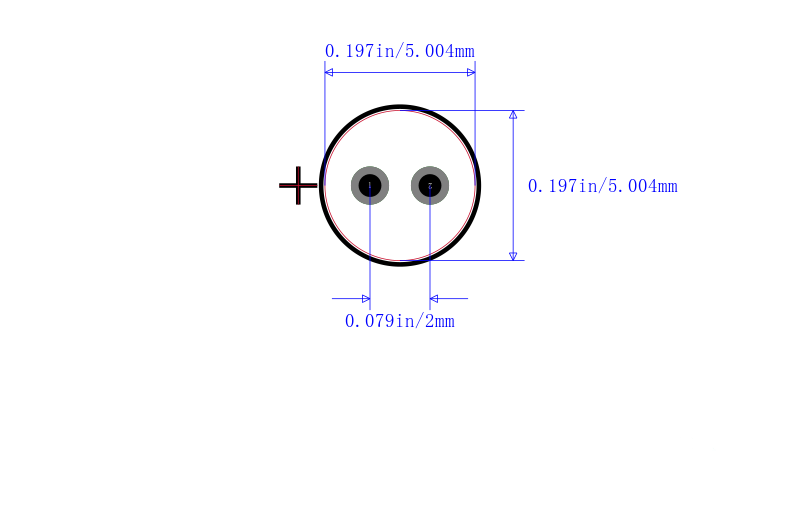

UVZ1C220MDD1TD封装焊盘图
在线购买UVZ1C220MDD1TD
型号: UVZ1C220MDD1TD
描述:Cap Aluminum Lytic 22uF 16V 20% 5 X 11mm Radial 2.5mm 54mA 1000H 105
替代型号UVZ1C220MDD1TD
型号/品牌 代替类型 替代型号对比

UVZ1C220MDD1TD

Nichicon 尼吉康

当前型号

当前型号

UVZ1C220MDD

尼吉康

完全替代

UVZ1C220MDD1TD和UVZ1C220MDD的区别

UPS1C220MDD1TD

尼吉康

类似代替

UVZ1C220MDD1TD和UPS1C220MDD1TD的区别

UPS1C220MDD1TA

尼吉康

类似代替

UVZ1C220MDD1TD和UPS1C220MDD1TA的区别
