??电流模式有源钳位PWM控制器 CURRENT-MODE ACTIVE CLAMP PWM CONTROLLER
离线转换器 反激，正激 拓扑 1MHz 16-TSSOP
立创商城:
UCC2894PW
德州仪器TI:
16V active clamp current mode PWM controller with N-channel clamp FET and line OV protection
得捷:
IC OFFLINE SW MULT TOP 16TSSOP
艾睿:
Current Mode PWM Controller 2A 1000kHz 16-Pin TSSOP Tube
安富利:
Current Mode PWM Controller 2A 16-Pin TSSOP Tube
Chip1Stop:
Current Mode PWM Controller 2A 16-Pin TSSOP Tube
Verical:
Current Mode PWM Controller 2A 1000kHz 16-Pin TSSOP Tube
Newark:
# TEXAS INSTRUMENTS UCC2894PW Current Mode PWM Controller, 8.5V-16V supply, 11.1V/2A out, 1 MHz, TSSOP-16
Win Source:
Converter Offline Flyback, Forward Topology 1MHz 16-TSSOP
频率 1 MHz
电源电压DC 8.50V min
输出接口数 1
输入电压DC 110 V
输出电压 11.1 V
输出电流 2 A
供电电流 3 mA
静态电流 2.00 mA
调节输出数 1
上升时间 19 ns
开关频率 1000 kHz
拓扑结构 Flyback, Forward
占空比 70 %
最大占空比 73 %
下降时间 14 ns
工作温度Max 125 ℃
工作温度Min -40 ℃
电源电压Max 16 V
电源电压Min 8.5 V
输入电压 110 V
安装方式 Surface Mount
引脚数 16

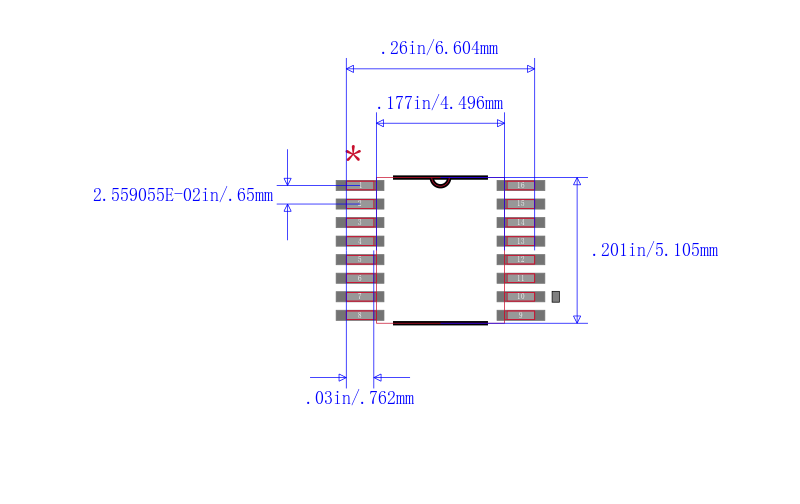

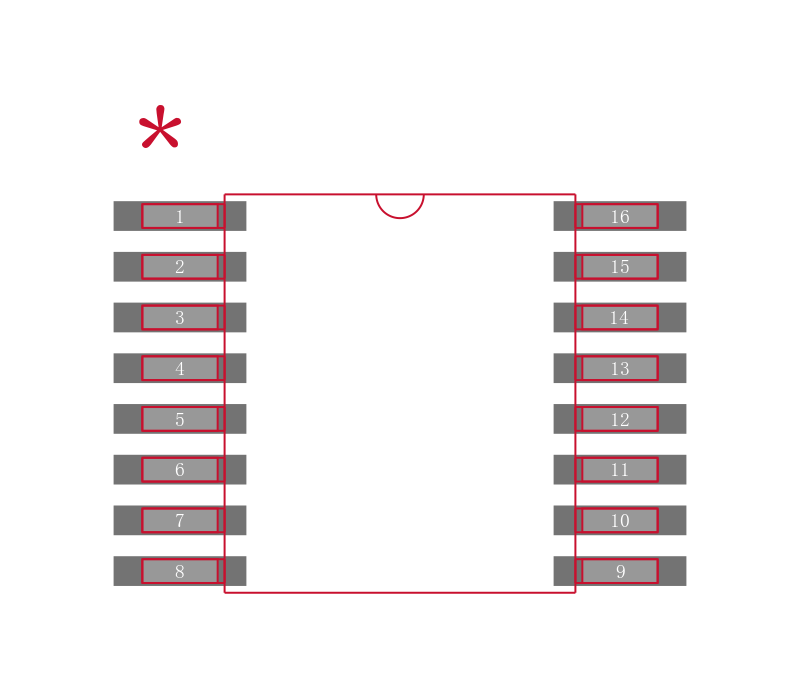

封装 TSSOP-16
封装 TSSOP-16
工作温度 -40℃ ~ 105℃ TJ
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
UCC2894PW TI 德州仪器 | 当前型号 | 当前型号 |
UCC2894PWR 德州仪器 | 完全替代 | UCC2894PW和UCC2894PWR的区别 |
UCC2894PWRG4 德州仪器 | 类似代替 | UCC2894PW和UCC2894PWRG4的区别 |
