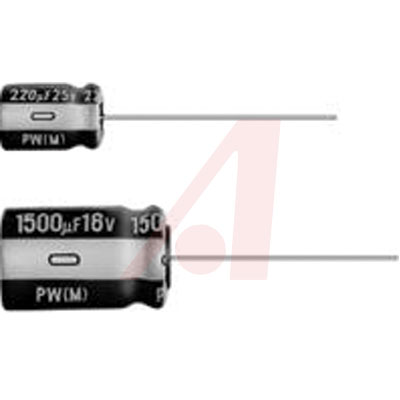

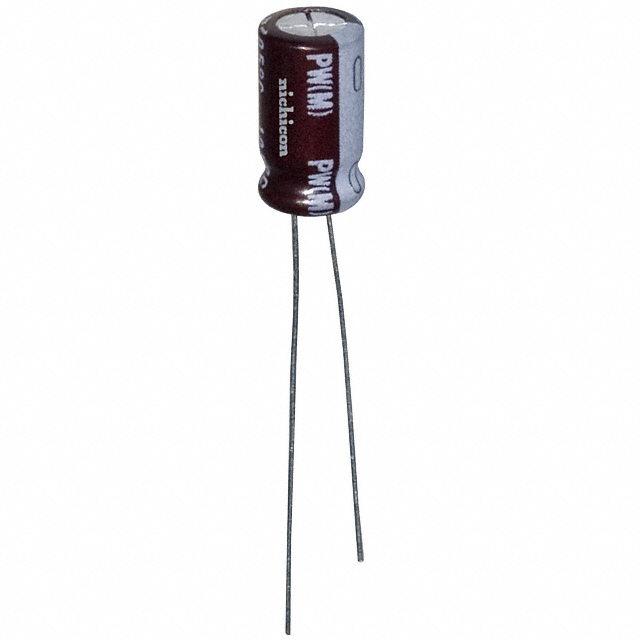

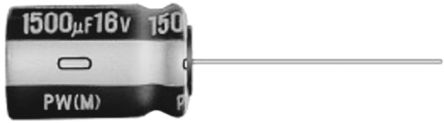

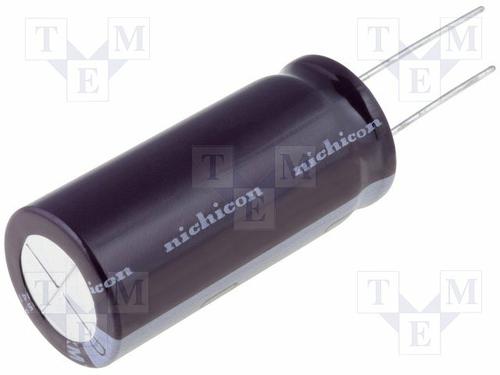

UPW1A151MED图片1
UPW1A151MED图片2
UPW1A151MED图片3
UPW1A151MED图片4
UPW1A151MED图片5
UPW1A151MED图片6
UPW1A151MED图片7
UPW1A151MED图片8
UPW1A151MED图片9
UPW1A151MED图片10
UPW1A151MED图片11
UPW1A151MED概述

PW 系列径向 6.3 到 35V### 径向 105°C

PW 系列径向 6.3 到 35V


得捷:
CAP ALUM 150UF 20% 10V RADIAL


立创商城:
150uF ±20% 10V


欧时:
Nichicon 铝电解电容器 PW 系列 10V dc 150μF 通孔 UPW1A151MED, ±20%容差, 最高+105°C


艾睿:
This electrolytic UPW1A151MED aluminum capacitor from Nichicon combines low cost, high capacitance and high energy density all in one tiny component. It can withstand a voltage of 10 VDC. This aluminum electrolytic capacitor has a maximum operating temperature of 105 °C. This part has a lead diameter of 0.5 mm and a pitch of 2.5 mm. Its leakage current is 45@1Min μA. The UPW1A151MED aluminum electrolytic capacitor has a radial termination style. This product is 11 mm tall with a diameter of 6.3 mm. Its capacitance value is 150uF. It has a tolerance of 20%.


Allied Electronics:
Capacitor Aluminum Electrolytic Cap 150uF 10V 20% Radial 6.3X11 LS 2.5 mm


安富利:
Cap Aluminum 150uF 10V 20% 6.3 X 11mm Radial 2.5mm 290mA 2000 hr 105°C Bulk


Chip1Stop:
Cap Aluminum Lytic 150uF 10V 20% 6.3 X 11mm Radial 2.5mm 185mA 2000h 105℃ Bulk


TME:
Capacitor: electrolytic; low impedance; THT; 150uF; 10VDC; ±20%


Verical:
Cap Aluminum Lytic 150uF 10V 20% 6.3 X 11mm Radial 2.5mm 185mA 2000h 105C Automotive Bulk


UPW1A151MED中文资料参数规格
技术参数

额定电压DC 10.0 V

工作电压 10 VDC

电容 150 µF

等效串联电阻ESR 500 mΩ

容差 ±20 %

产品系列 UPW

纹波电流 290 mA

纹波电流高频 188.5mA @120Hz

纹波电流低频 290mA @100kHz

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 10 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 2.5 mm

外形尺寸

长度 11.0 mm

高度 11 mm

直径 6.30 mm

封装 Radial, CAN

引脚间距 2.5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 4000

寿命(小时) 2000 h

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

UPW1A151MED引脚图与封装图

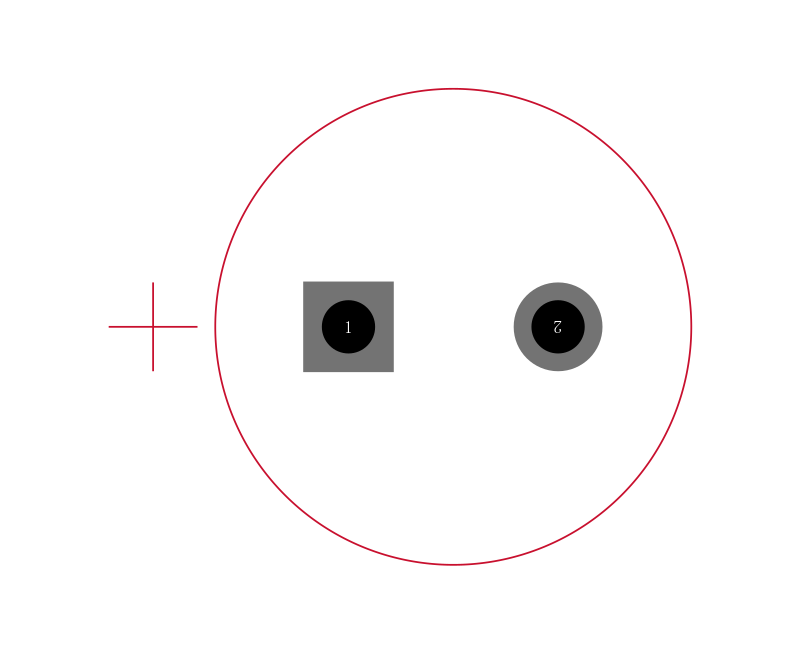

UPW1A151MED引脚图

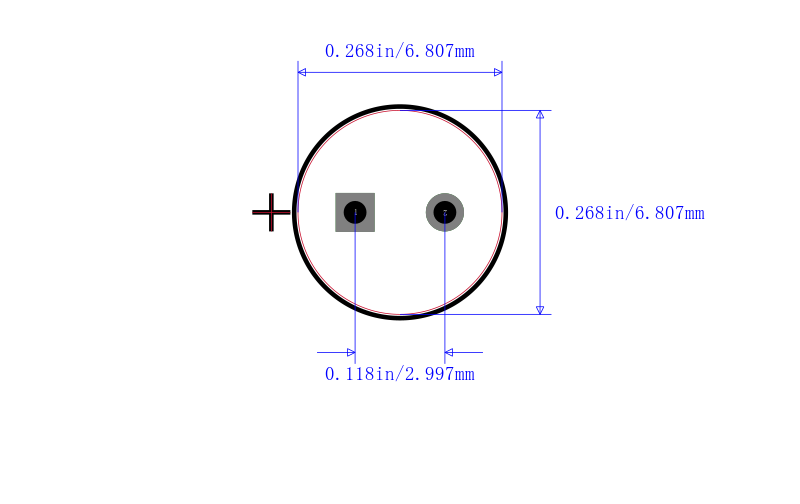

UPW1A151MED封装图
UPW1A151MED封装焊盘图
