UCC2808N-2参数规格_中文资料_数据手册PDF

UCC2808N-2概述

低功耗电流模式推挽PWM LOW POWER CURRENT MODE PUSH-PULL PWM

推挽式稳压器正输出升压/降压 - DC DC 切换控制器 IC 8-PDIP

得捷:
IC REG CTRLR PUSH-PULL 8DIP

立创商城:
升降压型 4.1V~15V 194kHz

艾睿:
Current Mode PWM Controller 1A 8-Pin PDIP Tube

安富利:
Current Mode PWM Controller 1A 8-Pin PDIP Tube

Chip1Stop:
Current Mode PWM Controller 1A 8-Pin PDIP Tube

Verical:
Current Mode PWM Controller 1A 8-Pin PDIP Tube

德州仪器TI:
Low power current mode push-pull PWM with 4.3/4.1V UVLO, -40°C to 85°C

UCC2808N-2中文资料参数规格

技术参数

频率 1.00 MHz

电源电压DC 0.00Vmin, 10.0Vmax

输出接口数 2

输出电压 500 mV

输出电流 1000 mA

供电电流 1.00 mA

耗散功率 1000 mW

调节输出数 2

上升时间 25 ns

开关频率 1000 kHz

拓扑结构 Full-Bridge, Half-Bridge, Push-Pull

占空比 50 %

最大占空比 50 %

下降时间 25 ns

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 1000 mW

电源电压 4.1V ~ 15V

封装参数

安装方式 Through Hole

引脚数 8

封装 PDIP-8

外形尺寸

封装 PDIP-8

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

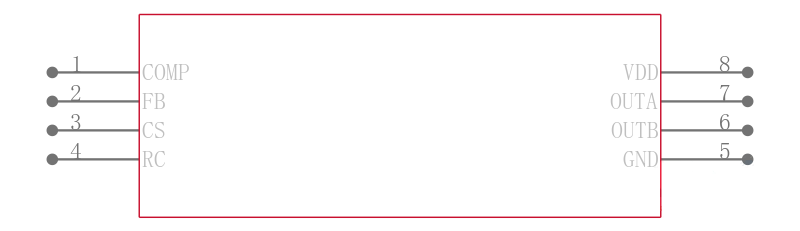

UCC2808N-2引脚图与封装图

在线购买UCC2808N-2

型号： UCC2808N-2

制造商： TI 德州仪器

描述：低功耗电流模式推挽PWM LOW POWER CURRENT MODE PUSH-PULL PWM

立即咨询

替代型号UCC2808N-2

型号/品牌	代替类型	替代型号对比
UCC2808N-2 TI 德州仪器	当前型号	当前型号
UCC3808N-2 德州仪器	完全替代	UCC2808N-2和UCC3808N-2的区别
UCC3808N-1G4 德州仪器	完全替代	UCC2808N-2和UCC3808N-1G4的区别
UCC3808N-2G4 德州仪器	类似代替	UCC2808N-2和UCC3808N-2G4的区别
