UHE1V222MHD概述

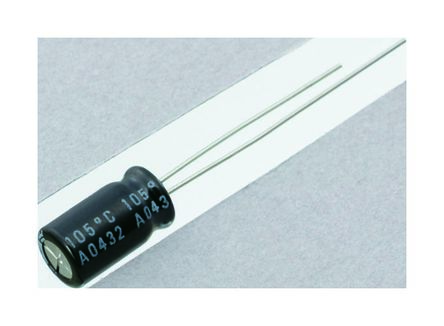

NICHICON UHE1V222MHD 铝电解电容 2200uF, 35V, 径向引线

铝电解器 HE 系列 105°C

的 HE 系列电解电容器可提供低阻抗、高稳定性、微型解决方案。这些紧凑型电解电容器采用 PET（非 PVC）套管制成，带无铅引线。

Temperature range | -40 to 105°C

---|---

Capacitance tolerance | ±20% 120Hz, 20°C

Leakage current 2min | 0.01CV or 3μA, whichever is greater

Life expectancy @ 105°C | > 4000 hours @ rated voltage and ripple current

UHE1V222MHD中文资料参数规格

技术参数

额定电压DC 35.0 V

电容 2200 µF

等效串联电阻ESR 0.044 Ω

容差 ±20 %

产品系列 UHE

纹波电流 3.45 A

纹波电流高频 2.76A @120Hz

纹波电流低频 3.45A @100kHz

工作温度Max 105 ℃

工作温度Min -40 ℃

额定电压 35 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 7.5 mm

外形尺寸

长度 31.5 mm

高度 31.5 mm

直径 16.0 mm

封装 Radial, CAN

引脚间距 7.5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 300

寿命（小时） 10000 h

制造应用通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17
