UC2846DWG4参数规格_中文资料_数据手册PDF

UC2846DWG4概述

TEXAS INSTRUMENTS UC2846DWG4 控制器, 电流模式控制器, PWM, 40V-8V电源, 500 kHz, 13.5V/500mA输出, SOIC-16

升压，反激，正激转换器，全桥，半桥，推挽稳压器正输出升压，升压/降压 - DC DC 切换控制器 IC 16-SOIC

得捷:
IC REG CTRLR MULT TOP 16SOIC

立创商城:
升降压型升压型 6.95V~40V 500kHz

贸泽:
开关控制器 Current-Mode PWM Controller

e络盟:
控制器, 电流模式控制器, PWM, 40V-8V电源, 500 kHz, 13.5V/500mA输出, SOIC-16

艾睿:
Current Mode PWM Controller 500mA 16-Pin SOIC Tube

Chip1Stop:
Current Mode PWM Controller 500mA 16-Pin SOIC Tube

TME:
DC/DC converter; PWM controller; Uin: -0.3÷15V; Uout:5.1V; 500mA

Verical:
Current Mode PWM Controller 500mA 500kHz 16-Pin SOIC Tube

Newark:
# TEXAS INSTRUMENTS UC2846DWG4 PWM CONTROLLER CURRENT MODE, SOIC16

德州仪器TI:
Dual ended 500KHz current mode PWM controller, -40C to 85C

UC2846DWG4中文资料参数规格

技术参数

频率 500 kHz

电源电压DC 8.00V min

工作电压 6.95V ~ 40V

额定功率 1 W

输出接口数 2

输入电压DC 15.0 V

输出电压 13.5 V

输出电流 500 mA

供电电流 21 mA

通道数 2

针脚数 16

耗散功率 1 W

调节输出数 2

上升时间 50 ns

开关频率 500 kHz

拓扑结构 Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull

占空比 50 %

最大占空比 50 %

下降时间 50 ns

工作温度Max 85 ℃

工作温度Min -40 ℃

耗散功率Max 1000 mW

电源电压 8V ~ 40V

电源电压Max 40 V

电源电压Min 8 V

输入电压 15 V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

封装 SOIC-16

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Each

制造应用电源管理, 工业

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

海关信息

ECCN代码 EAR99

数据手册

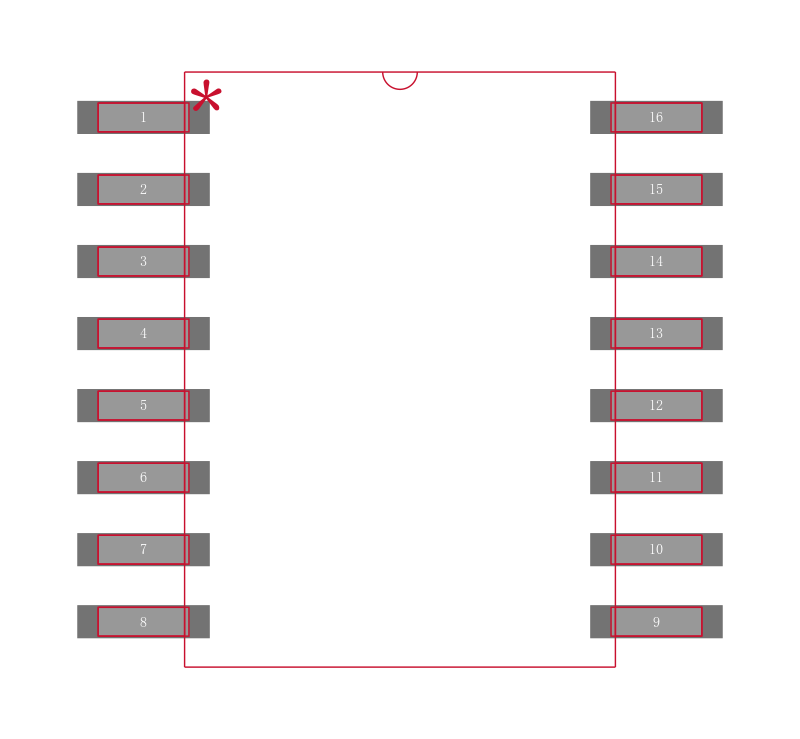

UC2846DWG4引脚图与封装图

在线购买UC2846DWG4

型号： UC2846DWG4

制造商： TI 德州仪器

描述：TEXAS INSTRUMENTS UC2846DWG4 控制器, 电流模式控制器, PWM, 40V-8V电源, 500 kHz, 13.5V/500mA输出, SOIC-16

立即咨询

替代型号UC2846DWG4

型号/品牌	代替类型	替代型号对比
UC2846DWG4 TI 德州仪器	当前型号	当前型号
UC2846DW 德州仪器	完全替代	UC2846DWG4和UC2846DW的区别
UC3846DWTR 德州仪器	完全替代	UC2846DWG4和UC3846DWTR的区别
UC2846DWTR 德州仪器	完全替代	UC2846DWG4和UC2846DWTR的区别
