UCC27221PWPR概述
门驱动器 High-Eff Predictive Sync Buck Driver
半桥 栅极驱动器 IC 反相 14-HTSSOP
得捷:
IC GATE DRVR HALF-BRIDG 14HTSSOP
贸泽:
门驱动器 High-Eff Predictive Sync Buck Driver
艾睿:
Driver 3.3A 2-OUT High and Low Side Inv/Non-Inv 14-Pin HTSSOP EP T/R
UCC27221PWPR中文资料参数规格
技术参数
电源电压DC 3.70V min
上升/下降时间 17 ns
输出接口数 2
输出电流 3 A
耗散功率 3000 mW
上升时间 17 ns
下降时间 17 ns
下降时间Max 35 ns
上升时间Max 25 ns
工作温度Max 105 ℃
工作温度Min -40 ℃
耗散功率Max 3000 mW
电源电压 3.7V ~ 20V
封装参数
安装方式 Surface Mount
引脚数 14
封装 HTSSOP-14
外形尺寸
封装 HTSSOP-14
物理参数
工作温度 -55℃ ~ 115℃ TJ
其他
产品生命周期 Not Recommended for New Designs
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free

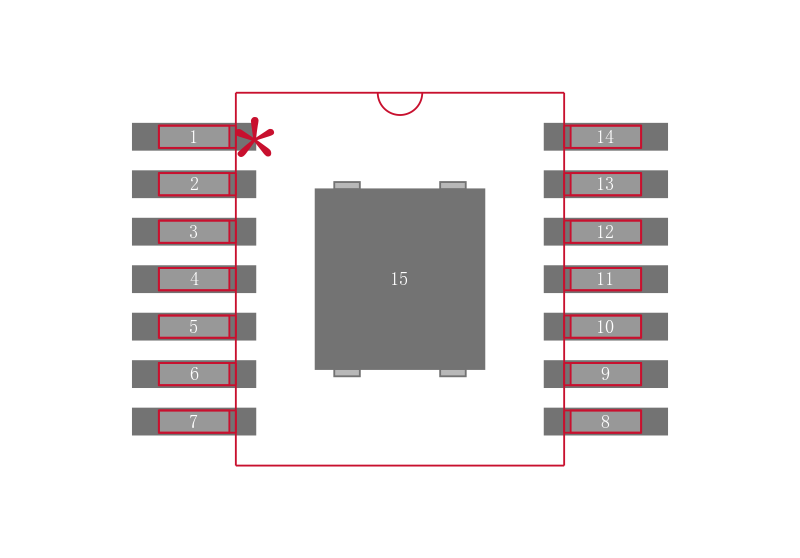

UCC27221PWPR引脚图与封装图
