UCC3580DTR-2参数规格_中文资料_数据手册PDF

UCC3580DTR-2概述

单端有源钳位/复位PWM Single Ended Active Clamp/Reset PWM

离线转换器反激，正激拓扑 - 16-SOIC

得捷:
IC OFFLINE SW MULT TOP 16SOIC

贸泽:
开关控制器 Single Ended Active Clamp/Reset PWM

艾睿:
Voltage Mode PWM Controller 1A/300mA 430kHz 16-Pin SOIC T/R

UCC3580DTR-2中文资料参数规格

技术参数

频率 1.00 MHz

输出接口数 2

输出电压 400 mV

输出电流 1.2 A

上升时间 40 ns

开关频率 430 kHz

占空比 69 %

最大占空比 69 %

下降时间 20 ns

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 9.5V ~ 14V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 9.9 mm

高度 1.58 mm

封装 SOIC-16

物理参数

工作温度 0℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

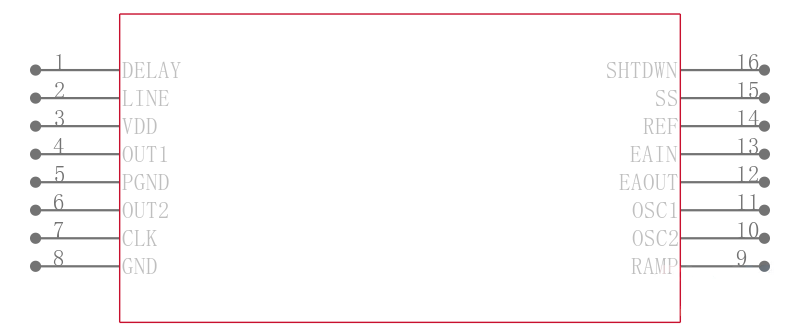

UCC3580DTR-2引脚图与封装图

在线购买UCC3580DTR-2

型号： UCC3580DTR-2

描述：单端有源钳位/复位PWM Single Ended Active Clamp/Reset PWM

替代型号UCC3580DTR-2
