UPW1J120MDD1TD参数规格_中文资料_数据手册PDF

UPW1J120MDD1TD概述

NICHICON UPW1J120MDD1TD Electrolytic Capacitor, Miniature, 12μF, 63V, PW Series, ± 20%, Radial Leaded, 5mm

铝电解器径向，Can - 105°C 时为 2000 小时

得捷:
CAP ALUM 12UF 20% 63V RADIAL

立创商城:
12uF ±20% 63V

Newark:
# NICHICON UPW1J120MDD1TD Electrolytic Capacitor, Miniature, 12 µF, 63 V, PW Series, ± 20%, Radial Leaded, 5 mm

UPW1J120MDD1TD中文资料参数规格

技术参数

额定电压DC 63.0 V

电容 12 µF

等效串联电阻ESR 4.00 Ω

容差 ±20 %

纹波电流 43.5 mA

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 63 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, Can

外形尺寸

高度 11 mm

直径 5.00 mm

封装 Radial, Can

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

寿命（小时） 2000h @105℃

制造应用通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

数据手册

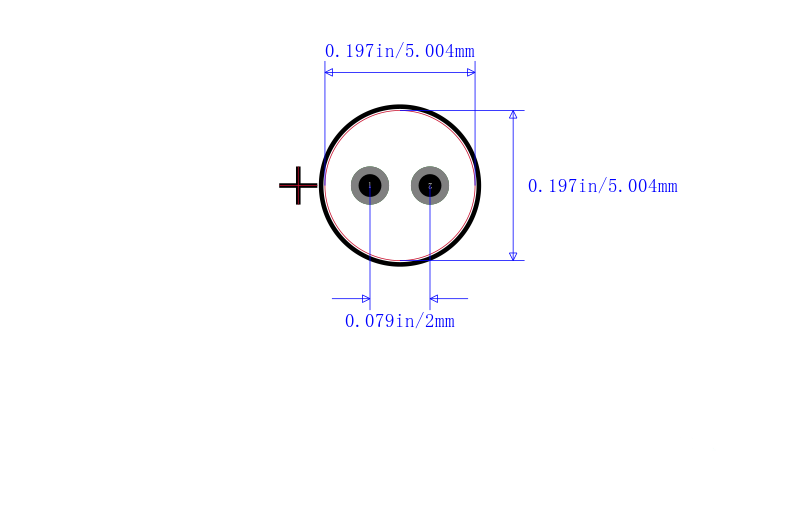

UPW1J120MDD1TD引脚图与封装图

在线购买UPW1J120MDD1TD

型号： UPW1J120MDD1TD

描述：NICHICON UPW1J120MDD1TD Electrolytic Capacitor, Miniature, 12μF, 63V, PW Series, ± 20%, Radial Leaded, 5mm

替代型号UPW1J120MDD1TD
