UCC3580D-2参数规格_中文资料_数据手册PDF

UCC3580D-2概述

单端有源钳位/复位PWM Single Ended Active Clamp/Reset PWM

离线转换器反激，正激拓扑 - 16-SOIC

得捷:
IC OFFLINE SW MULT TOP 16SOIC

立创商城:
UCC3580D-2

德州仪器TI:
16V active clamp current mode PWM controller with P-channel clamp FET and 10V turn-on, 0°C to 70°C

艾睿:
Voltage Mode PWM Controller 1A/300mA 430kHz 16-Pin SOIC Tube

安富利:
Voltage Mode PWM Controller 1A/300mA 16-Pin SOIC Tube

Chip1Stop:
Voltage Mode PWM Controller 1A/300mA 16-Pin SOIC Tube

Win Source:
IC REG CTRLR PWM VM 16SOIC

UCC3580D-2中文资料参数规格

技术参数

频率 1.00 MHz

电源电压DC 14.0V max

输出接口数 2

输出电压 400 mV

输出电流 100 mA

静态电流 2.50 mA

上升时间 40 ns

开关频率 430 kHz

占空比 66 %

最大占空比 69 %

下降时间 20 ns

工作温度Max 70 ℃

工作温度Min 0 ℃

电源电压 9.5V ~ 14V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

封装 SOIC-16

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

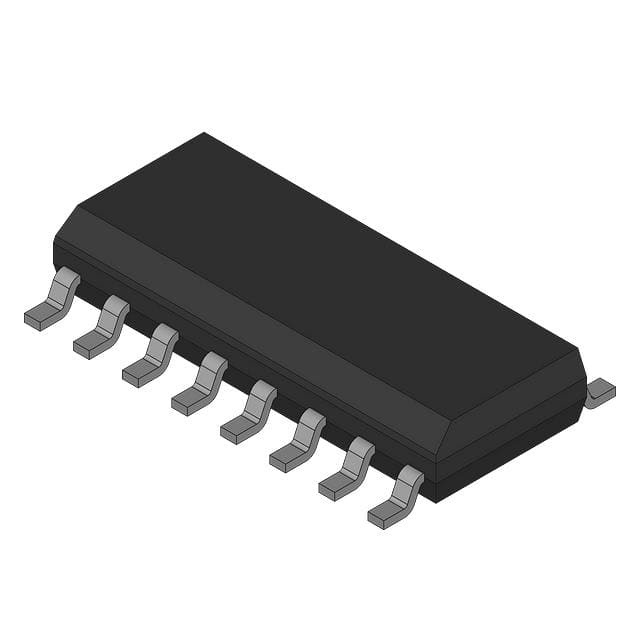

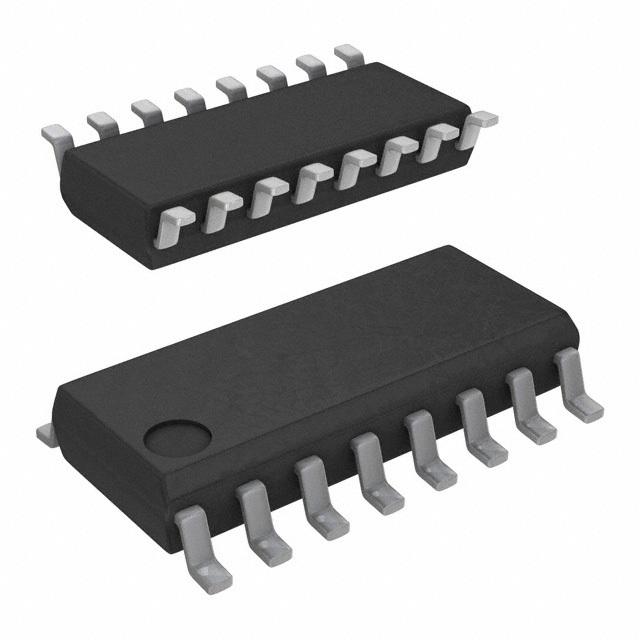

UCC3580D-2引脚图与封装图

在线购买UCC3580D-2

型号： UCC3580D-2

制造商： TI 德州仪器

描述：单端有源钳位/复位PWM Single Ended Active Clamp/Reset PWM

立即咨询

替代型号UCC3580D-2

型号/品牌	代替类型	替代型号对比
UCC3580D-2 TI 德州仪器	当前型号	当前型号
UCC2580D-2 德州仪器	完全替代	UCC3580D-2和UCC2580D-2的区别
UCC3580D-2G4 德州仪器	完全替代	UCC3580D-2和UCC3580D-2G4的区别
UCC2580DTR-2G4 德州仪器	完全替代	UCC3580D-2和UCC2580DTR-2G4的区别
