UCC2580N-3G4参数规格_中文资料_数据手册PDF

UCC2580N-3G4概述

Voltage Mode PWM Controller 1A/300mA 430kHz 16Pin PDIP Tube

正激转换器稳压器正或负输出升压/降压 - DC DC 切换控制器 IC 16-PDIP

得捷:
IC REG CTRLR FWRD CONV 16DIP

贸泽:
Switching Controllers Single Ended Active Clamp/Reset PWM

艾睿:
Voltage Mode PWM Controller 1A/300mA 16-Pin PDIP Tube

Chip1Stop:
Voltage Mode PWM Controller 1A/300mA 16-Pin PDIP Tube

UCC2580N-3G4中文资料参数规格

技术参数

频率 1.00 MHz

输出接口数 2

输出电压 400 mV

输出电流 1000mA, 300mA

上升时间 40 ns

开关频率 430 kHz

占空比 69 %

最大占空比 69 %

下降时间 20 ns

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 5.3V ~ 8V

输入电压 5.3V ~ 8V

封装参数

安装方式 Through Hole

引脚数 16

封装 PDIP-16

外形尺寸

长度 19.3 mm

高度 4.57 mm

封装 PDIP-16

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Not Recommended for New Designs

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

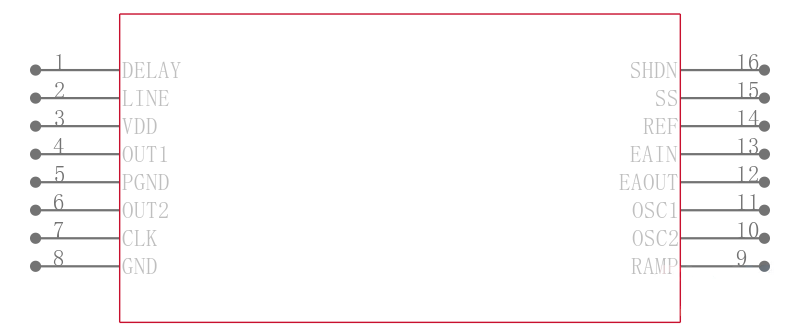

UCC2580N-3G4引脚图与封装图

在线购买UCC2580N-3G4

型号： UCC2580N-3G4

描述：Voltage Mode PWM Controller 1A/300mA 430kHz 16Pin PDIP Tube

替代型号UCC2580N-3G4
