谐振模式电源控制器 Resonant-Mode Power Supply Controllers

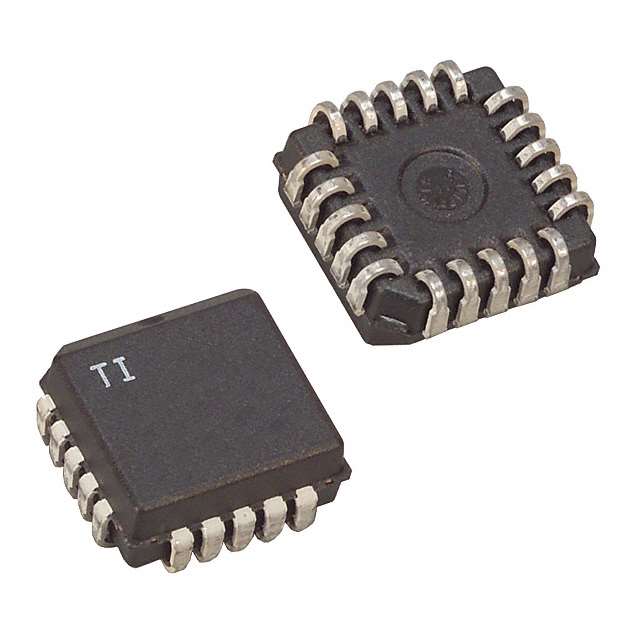

离线转换器 全桥，半桥，推挽 拓扑 10kHz ~ 1MHz 20-PLCC（9x9）
得捷:
IC OFFLINE SW MULT TOP 20PLCC
艾睿:
Voltage Mode PWM Controller 500mA 20-Pin PLCC Tube
安富利:
Voltage Mode PWM Controller 500mA 20-Pin PLCC
Chip1Stop:
Voltage Mode PWM Controller 500mA 20-Pin PLCC
频率 450 kHz
电源电压DC 12.0V min
输出接口数 2
输出电压 1.70 V
输出电流 500 mA
耗散功率 1000 mW
调节输出数 2
上升时间 25 ns
开关频率 550 kHz
占空比 100 %
最大占空比 50 %
下降时间 25 ns
工作温度Max 85 ℃
工作温度Min -40 ℃
耗散功率Max 1000 mW
电源电压 11.5V ~ 20V
安装方式 Surface Mount
引脚数 20
封装 PLCC-20
封装 PLCC-20
工作温度 -25℃ ~ 85℃ TA
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
UC2861Q TI 德州仪器 | 当前型号 | 当前型号 |
UC2861QG3 德州仪器 | 类似代替 | UC2861Q和UC2861QG3的区别 |
