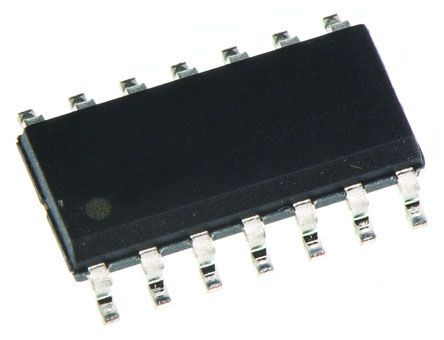

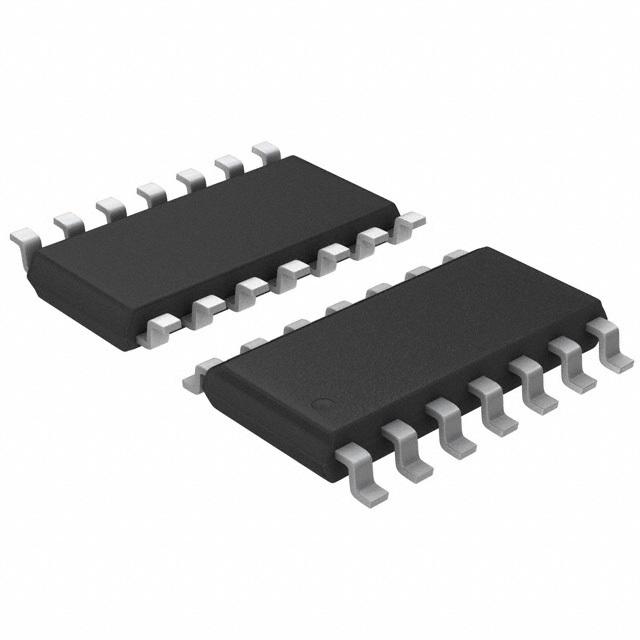

UCC25701D

UCC25701D图片1
UCC25701D图片2
UCC25701D图片3
UCC25701D图片4
UCC25701D图片5
UCC25701D图片6
UCC25701D图片7
UCC25701D图片8
UCC25701D图片9
UCC25701D图片10
UCC25701D图片11
UCC25701D图片12
UCC25701D图片13
UCC25701D概述

PWM 控制器 600 至 900kHz,Texas InstrumentsTexas Instruments 的一系列脉冲宽度调制控制器和关联设备适用于各种应用和规格。### PWM Pulse Width Modulation Controllers, Texas Instruments

PWM 控制器 600 至 900kHz,Texas Instruments

Texas Instruments 的一系列脉冲宽度调制控制器和关联设备适用于各种应用和规格。


得捷:
IC OFFLINE SW MULT TOP 14SOIC


立创商城:
UCC25701D


德州仪器TI:
15V VCC, 1A Driver single ended 700KHz voltage mode PWM controller with 13V/9V UVLO, -40C to 85C


欧时:
### PWM 控制器 600 至 900kHz,Texas InstrumentsTexas Instruments 的一系列脉冲宽度调制控制器和关联设备适用于各种应用和规格。### PWM Pulse Width Modulation Controllers, Texas Instruments


艾睿:
Voltage Mode PWM Controller 1A 700kHz 14-Pin SOIC Tube


安富利:
Voltage Mode PWM Controller 1A 14-Pin SOIC Tube


Chip1Stop:
Voltage Mode PWM Controller 1A 14-Pin SOIC Tube


Verical:
Voltage Mode PWM Controller 1A 700kHz 14-Pin SOIC Tube


Newark:
# TEXAS INSTRUMENTS  UCC25701D  IC, REGULATING PWM, 13V, SOIC-14


UCC25701D中文资料参数规格
技术参数

频率 700 kHz

电源电压DC 14.0V max

输出接口数 1

输出电压 400 mV

输出电流 1 A

静态电流 750 µA

调节输出数 1

上升时间 20 ns

开关频率 700 kHz

拓扑结构 Boost, Flyback, Forward

占空比 100 %

最大占空比 100 %

下降时间 20 ns

工作温度Max 85 ℃

工作温度Min -40 ℃

电源电压 10V ~ 14V

电源电压Max 13 V

电源电压Min 10 V

封装参数

安装方式 Surface Mount

引脚数 14

封装 SOIC-14

外形尺寸

长度 8.65 mm

宽度 3.91 mm

高度 1.58 mm

封装 SOIC-14

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/06/15

数据手册

UCC25701D引脚图与封装图
UCC25701D引脚图
UCC25701D封装图

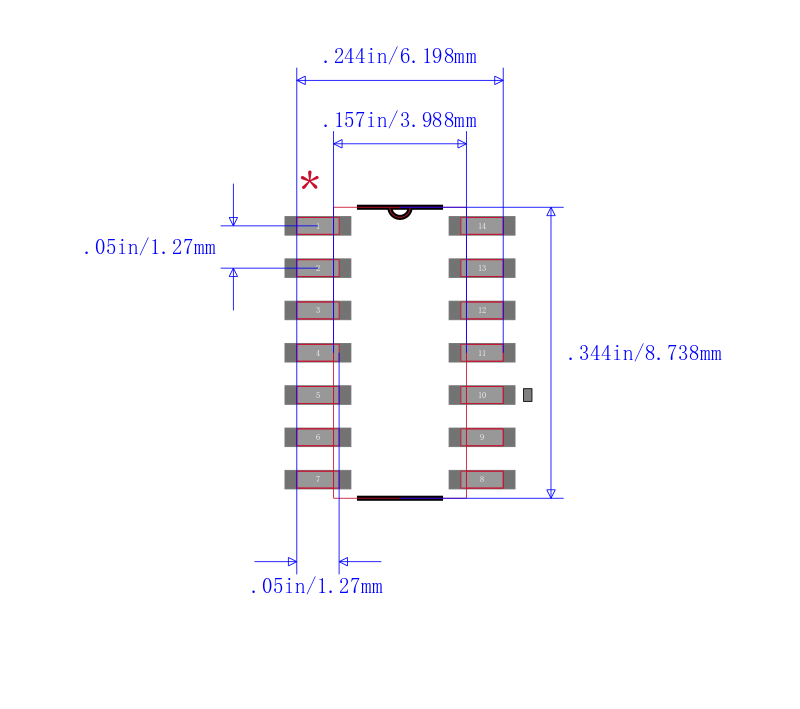

UCC25701D封装焊盘图
在线购买UCC25701D
型号: UCC25701D
制造商: TI 德州仪器
描述:PWM 控制器 600 至 900kHz,Texas Instruments Texas Instruments 的一系列脉冲宽度调制控制器和关联设备适用于各种应用和规格。 ### PWM Pulse Width Modulation Controllers, Texas Instruments
替代型号UCC25701D
型号/品牌 代替类型 替代型号对比

UCC25701D

TI 德州仪器

当前型号

当前型号

UCC25701DTR

德州仪器

类似代替

UCC25701D和UCC25701DTR的区别

UCC35701DTR

德州仪器

类似代替

UCC25701D和UCC35701DTR的区别

UCC35701DG4

德州仪器

类似代替

UCC25701D和UCC35701DG4的区别
