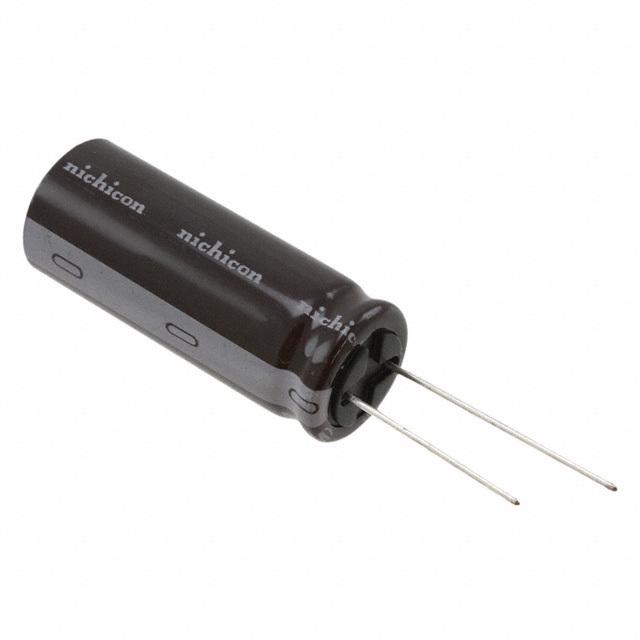

NICHICON UPM1J102MHD 铝电解电容, PM系列, 1000 µF, ± 20%, 63 V, 16 mm, 径向引线
PM 系列电解器
Nichicon PM 系列器是高可靠性、低阻抗产品，具有 5000 小时负载寿命且符合 RoHS 指令 2011/65/EU。PM 系列具有宽温度范围、6.3 V 到 450 V 的额定电压范围及高波纹电流。
### 特征与优势：
高可靠性
高波纹电流
长寿命，长达 5000 小时
无铅回流焊接
极低阻抗
Technical specification
---
Capacitance tolerance | ±20 at 120Hz, 20°C
Temperature range °C | -40 to +105
Life expectancy at 105°C | 5000 hours
电容容差 % | 20
---|---
工作温度 °C | -40 → +105
105°C 时的预期寿命 | 5000 小时
额定电压DC 63 V
电容 1000 µF
等效串联电阻ESR 0.027 Ω
容差 ±20 %
产品系列 UPM
纹波电流 2.05 A
工作温度Max 105 ℃
工作温度Min -55 ℃
额定电压 63 V
安装方式 Through Hole
引脚数 2
封装 Radial, CAN
引脚间距 7.5 mm
长度 40 mm
高度 40 mm
直径 16.0 mm
封装 Radial, CAN
引脚间距 7.5 mm
介质材料 Aluminum Electrolytic
工作温度 -55℃ ~ 105℃
产品生命周期 Active
包装方式 Bulk
最小包装 300
寿命（小时） 5000h @105℃
制造应用 通用
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
UPM1J102MHD Nichicon 尼吉康 | 当前型号 | 当前型号 |
UPM1J102MHD1AA 尼吉康 | 完全替代 | UPM1J102MHD和UPM1J102MHD1AA的区别 |
EEU-FC1J102 松下 | 功能相似 | UPM1J102MHD和EEU-FC1J102的区别 |
EEUFC1J102 松下 | 功能相似 | UPM1J102MHD和EEUFC1J102的区别 |
