UCR10EVHFSR022参数规格_中文资料_数据手册PDF

UCR10EVHFSR022概述

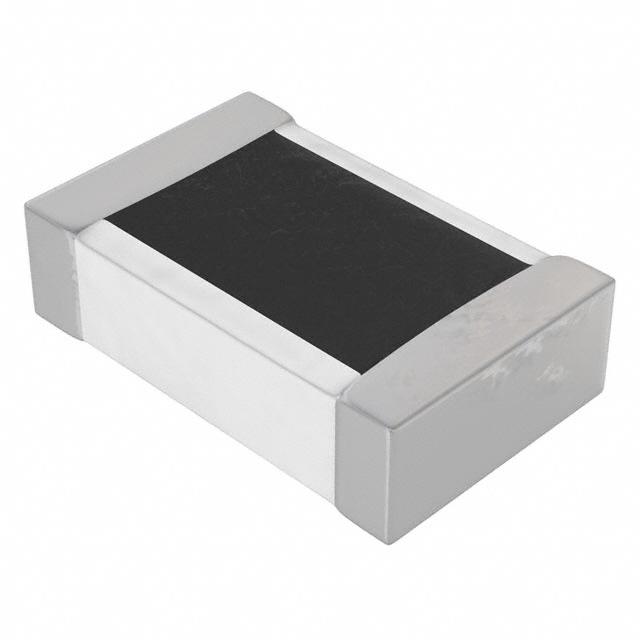

电流感应电阻器, 表面安装, 0.022 ohm, UCR Series, 0805 [2012公制], 330 mW, ± 1%, 厚膜

22 ±1% 0.333W，1/3W 芯片 0805（2012 公制）汽车级 AEC-Q200，电流检测厚膜

得捷:
RES 0.022 OHM 1% 1/3W 0805

立创商城:
22mΩ ±1% 333.333mW

e络盟:
电流感应电阻器, 表面安装, 0.022 ohm, UCR Series, 0805 [2012公制], 330 mW, ± 1%, 厚膜

艾睿:
Res Thick Film 0805 0.022 Ohm 1% 0.33W1/3W 0ppm/°C to 250ppm/°C Pad SMD Automotive T/R

UCR10EVHFSR022中文资料参数规格

技术参数

容差 ±1 %

额定功率 330 mW

电阻 0.022 Ω

阻值偏差 ±1 %

工作温度Max 155 ℃

工作温度Min -55 ℃

封装参数

安装方式 Surface Mount

封装公制 2012

封装 0805

外形尺寸

长度 2 mm

宽度 1.25 mm

高度 0.55 mm

封装公制 2012

封装 0805

物理参数

工作温度 -55℃ ~ 155℃

温度系数 0ppm/℃ ~ 250ppm/℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

符合标准

RoHS标准

含铅标准 Lead Free

REACH SVHC版本 2016/06/20

数据手册

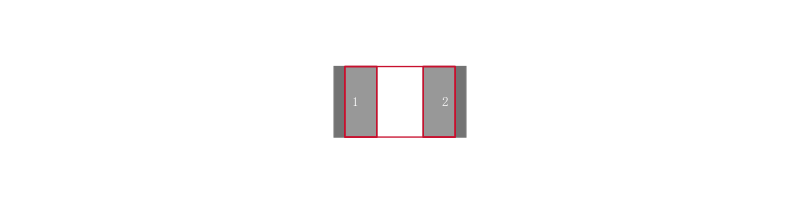

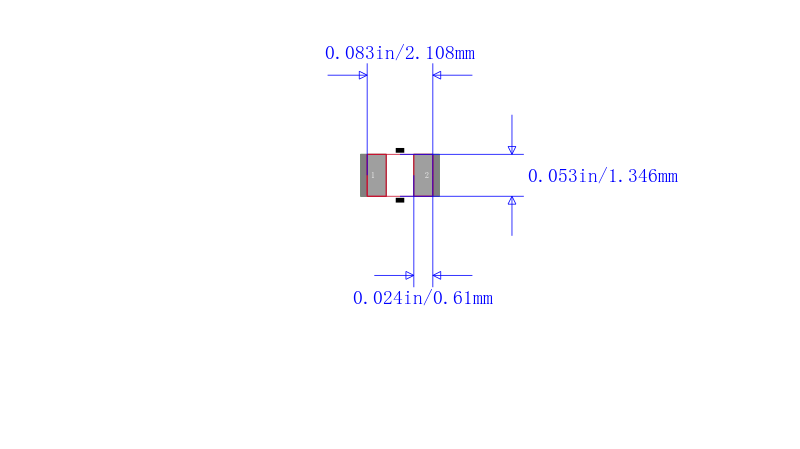

UCR10EVHFSR022引脚图与封装图

在线购买UCR10EVHFSR022

型号： UCR10EVHFSR022

制造商： ROHM Semiconductor 罗姆半导体

描述：电流感应电阻器, 表面安装, 0.022 ohm, UCR Series, 0805 [2012公制], 330 mW, ± 1%, 厚膜
