UPW0J682MHD1TN参数规格_中文资料_数据手册PDF

UPW0J682MHD1TN概述

NICHICON UPW0J682MHD1TN 铝电解电容, 6800UF, 6.3V, 20%, 径向引线, 整卷

6800µF 6.3V Aluminum Electrolytic Capacitors Radial, Can 8000 Hrs @ 105°C

立创商城:
6800uF ±20% 6.3V

得捷:
CAP ALUM 6800UF 20% 6.3V RADIAL

Chip1Stop:
Cap Aluminum Lytic 6800uF 6.3V 20% 16 X 25mm Radial 7.5mm 3460mA 5000h 105C Ammo Pack

Newark:
# NICHICON UPW0J682MHD1TN Electrolytic Capacitor, Miniature, 6800 µF, 6.3 V, PW Series, ± 20%, Radial Leaded, 18 mm

UPW0J682MHD1TN中文资料参数规格

技术参数

额定电压DC 6.30 V

电容 6800 µF

等效串联电阻ESR 0.056 Ω

容差 ±20 %

纹波电流 2.176A @120Hz

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 6.3 V

封装参数

安装方式 Through Hole

引脚数 2

封装纸带和纸轮

引脚间距 7.5 mm

外形尺寸

高度 20 mm

直径 18.0 mm

封装纸带和纸轮

引脚间距 7.5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

寿命（小时） 8000h @105℃

制造应用通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

数据手册

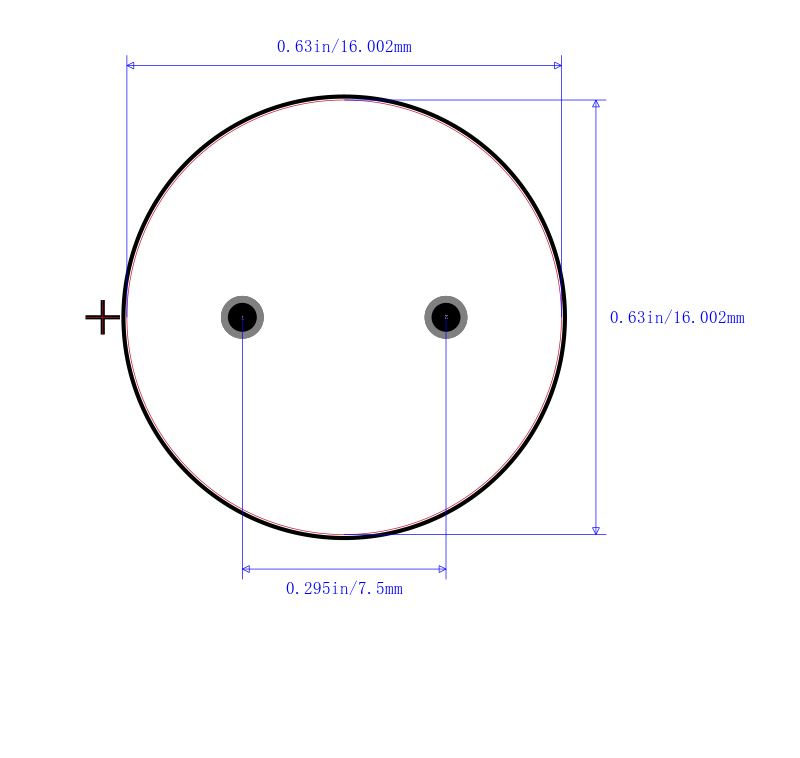

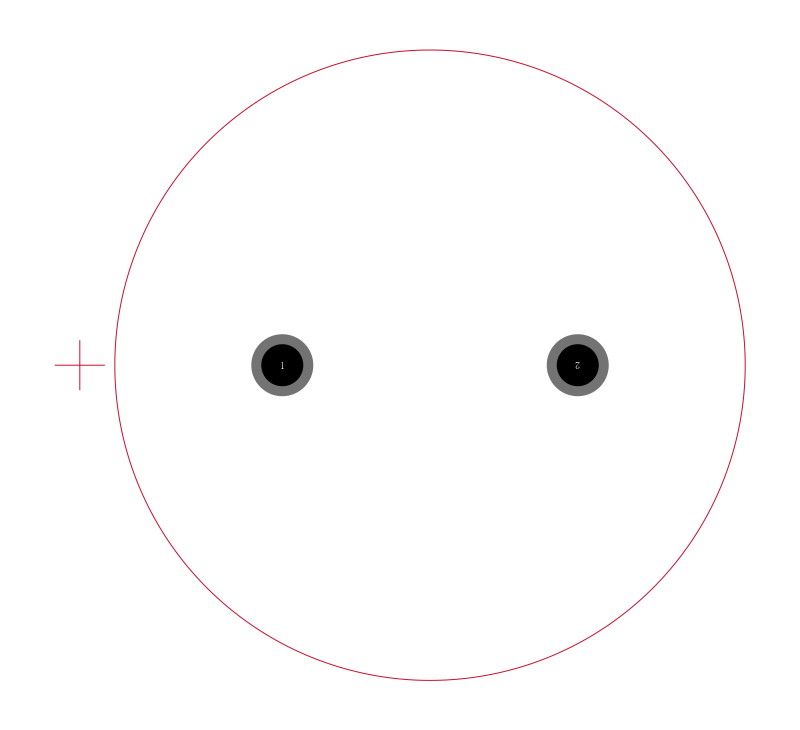

UPW0J682MHD1TN引脚图与封装图

在线购买UPW0J682MHD1TN

型号： UPW0J682MHD1TN

描述：NICHICON UPW0J682MHD1TN 铝电解电容, 6800UF, 6.3V, 20%, 径向引线, 整卷

替代型号UPW0J682MHD1TN
