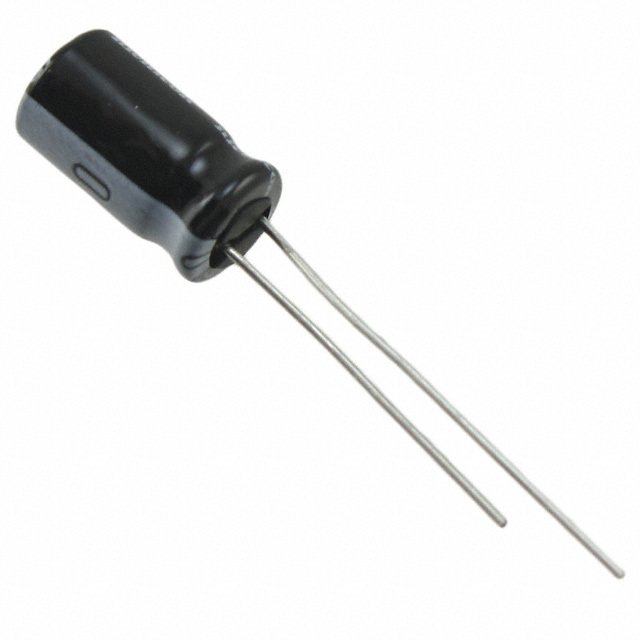

UHE1E101MED1TD图片1
UHE1E101MED1TD图片2
UHE1E101MED1TD图片3
UHE1E101MED1TD图片4
UHE1E101MED1TD图片5
UHE1E101MED1TD图片6
UHE1E101MED1TD图片7
UHE1E101MED1TD图片8
UHE1E101MED1TD图片9
UHE1E101MED1TD图片10
UHE1E101MED1TD概述

NICHICON  UHE1E101MED1TD  铝电解电容, 100uF, 25V, 径向引线

铝电解器


得捷:
CAP ALUM 100UF 20% 25V RADIAL


立创商城:
100uF ±20% 25V


贸泽:
Aluminum Electrolytic Capacitors - Leaded 100UF 25V 105c PET


e络盟:
NICHICON  UHE1E101MED1TD  铝电解电容, 100uF, 25V, 20%, 径向引线, 整卷


艾睿:
Cap Aluminum Lytic 100uF 25V 20% 6.3 X 11mm Radial 2.5mm 340mA 5000h 105°C Ammo


安富利:
Cap Aluminum 100uF 25V 20% 6.3 X 11mm Radial 2.5mm 340mA 5000h 105°C Ammo Pack


Chip1Stop:
Cap Aluminum Lytic 100uF 25V 20% 6.3 X 11mm Radial 2.5mm 340mA 5000h 105℃ Ammo


Verical:
Cap Aluminum Lytic 100uF 25V 20% 6.3 X 11mm Radial 2.5mm 340mA 5000h 105C Ammo


Newark:
# NICHICON  UHE1E101MED1TD  Electrolytic Capacitor, Miniature, 100 µF, 25 V, HE Series, ± 20%, Radial Leaded, 6.3 mm


UHE1E101MED1TD中文资料参数规格
技术参数

额定电压DC 25 V

电容 100 µF

等效串联电阻ESR 0.87 Ω

容差 ±20 %

纹波电流 340 mA

纹波电流高频 238mA @120Hz

纹波电流低频 340mA @100kHz

工作温度Max 105 ℃

工作温度Min -40 ℃

精度 ±20 %

额定电压 25 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 2.5 mm

外形尺寸

长度 11 mm

高度 11 mm

直径 6.30 mm

封装 Radial, CAN

引脚间距 2.5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -40℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

寿命(小时) 5000 h

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

数据手册

UHE1E101MED1TD引脚图与封装图
UHE1E101MED1TD引脚图
UHE1E101MED1TD封装图

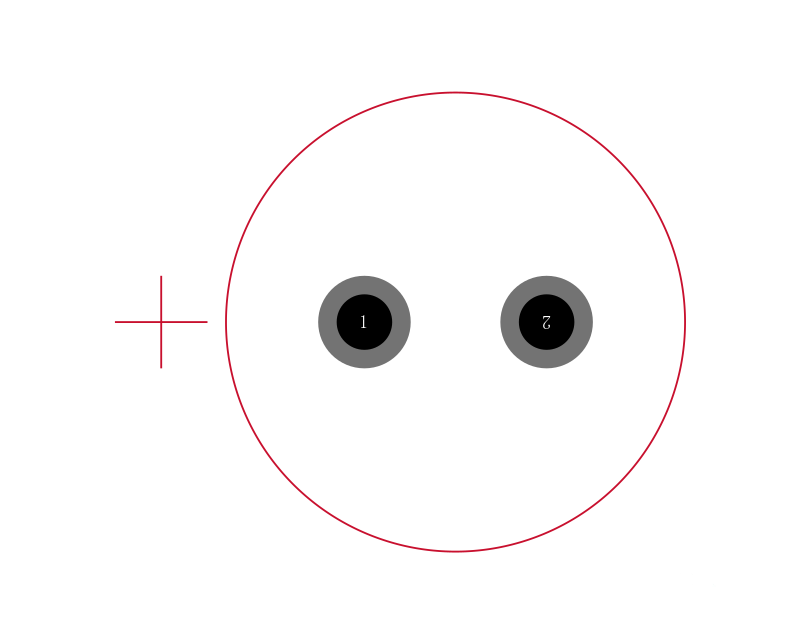

UHE1E101MED1TD封装焊盘图
在线购买UHE1E101MED1TD
型号: UHE1E101MED1TD
描述:NICHICON  UHE1E101MED1TD  铝电解电容, 100uF, 25V, 径向引线
替代型号UHE1E101MED1TD
型号/品牌 代替类型 替代型号对比

UHE1E101MED1TD

Nichicon 尼吉康

当前型号

当前型号

UHE1E101MED

尼吉康

类似代替

UHE1E101MED1TD和UHE1E101MED的区别

UHD1E101MED

尼吉康

类似代替

UHE1E101MED1TD和UHD1E101MED的区别

EEU-FC1E101S

松下

功能相似

UHE1E101MED1TD和EEU-FC1E101S的区别
