UPS1C101MED参数规格_中文资料_数据手册PDF

UPS1C101MED概述

Nichicon PS 系列Nichicon PS 系列铝电解电容器是高可靠性聚合物电容器，额定寿命长达 3000 小时。 PS 系列电容器提供高温度范围、高电压、低阻抗和高波纹电流。高可靠性高波纹电流长寿命，长达 3000 小时无铅回流焊接低等效串联电阻电容容差 % | 20 ---|--- 工作温度 °C | -40 → +105 105°C 时的预期寿命 | 3000 小时 ### 径向 105°C

PS 系列器

Nichicon PS 系列器是高可靠性聚合物电容器，额定寿命长达 3000 小时。 PS 系列电容器提供高温度范围、高电压、低阻抗和高波纹电流。

### 特征与优势：

高可靠性

高波纹电流

长寿命，长达 3000 小时

无铅回流焊接

低等效串联电阻

宽温度范围

微型尺寸

UPS1C101MED中文资料参数规格

技术参数

额定电压DC 16 V

工作电压 16 VDC

电容 100 µF

等效串联电阻ESR 0.5 Ω

容差 ±20 %

产品系列 UPS

纹波电流 250 mA

纹波电流高频 125mA @120Hz

纹波电流低频 250mA @100kHz

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 16 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 2.5 mm

外形尺寸

高度 11 mm

直径 Φ6.3mm

封装 Radial, CAN

引脚间距 2.5 mm

物理参数

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 4000

寿命（小时） 2000 h

制造应用通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

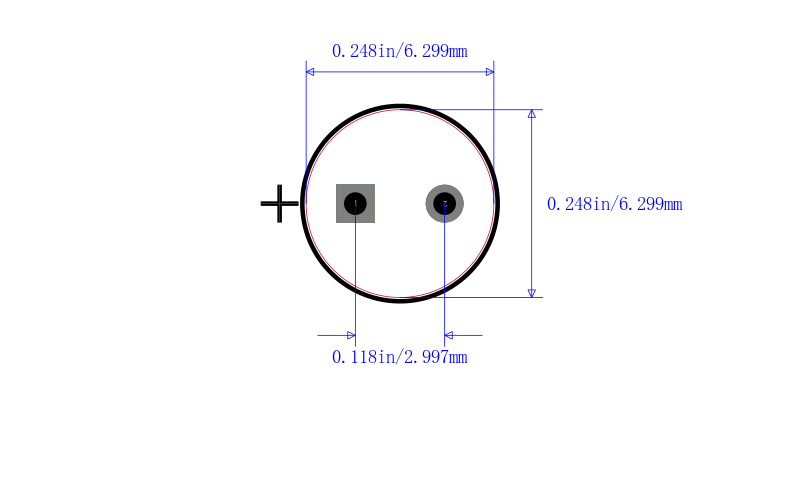

UPS1C101MED引脚图与封装图

在线购买UPS1C101MED

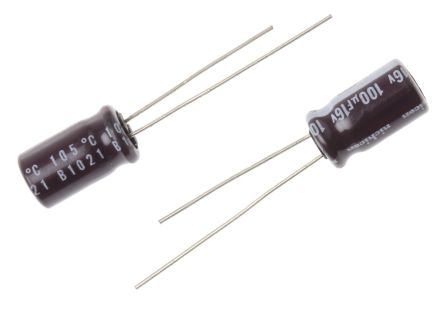

型号： UPS1C101MED

制造商： Nichicon 尼吉康

描述：Nichicon PS 系列 Nichicon PS 系列铝电解电容器是高可靠性聚合物电容器，额定寿命长达 3000 小时。 PS 系列电容器提供高温度范围、高电压、低阻抗和高波纹电流。高可靠性高波纹电流长寿命，长达 3000 小时无铅回流焊接低等效串联电阻电容容差 % | 20 ---|--- 工作温度 °C | -40 → +105 105°C 时的预期寿命 | 3000 小时 ### 径向 105°C

立即咨询

替代型号UPS1C101MED

型号/品牌	代替类型	替代型号对比
UPS1C101MED Nichicon 尼吉康	当前型号	当前型号
UPS1C101MED1TD 尼吉康	类似代替	UPS1C101MED和UPS1C101MED1TD的区别
ECE-A1CKS101 松下	功能相似	UPS1C101MED和ECE-A1CKS101的区别
UPS1E101MED 尼吉康	功能相似	UPS1C101MED和UPS1E101MED的区别
