200mW，UDZS 系列，ROHM### Zener Diodes, ROHM Semiconductor
额定齐纳电压VzVZener Voltage 最小min. | 12.91V \---|--- 平均Typ. | 13V 最大max. | 13.49V 误差Tolerance | 最大齐纳阻抗ZzΩDynamic Impedance | 37Ω/ohm 最大反向漏电流IRuAReverse Current | 0.1uA 最大耗散功率PdPower dissipation | 200mW/0.2W Description & Applications | Zener diode Constant voltage control Compact, 2-pin mini-mold type for high-density mounting. UMD2 Non-wire bonding structure improves. Silicon epitaxial planar 描述与应用 | 齐纳 恒压控制 结构紧凑，2针小型模具类型高密度安装。 （UMD2） 非焊线结构改善。 硅外延平面
额定电压DC 13.0 V
容差 ±2 %
额定功率 200 mW
耗散功率 200 mW
测试电流 5 mA
稳压值 13 V
额定功率Max 200 mW
工作温度Max 150 ℃
工作温度Min -55 ℃
耗散功率Max 200 mW

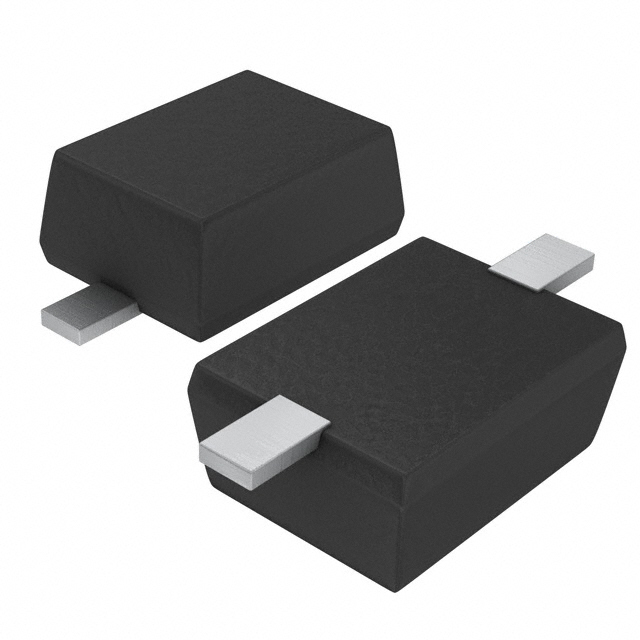

安装方式 Surface Mount

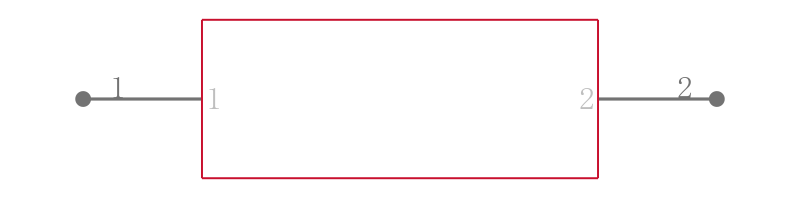

引脚数 2
封装 SOD-323
长度 1.85 mm
宽度 1.3 mm
高度 0.9 mm
封装 SOD-323
工作温度 -55℃ ~ 150℃
产品生命周期 Not Recommended for New Designs
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
UDZSTE-1713B ROHM Semiconductor 罗姆半导体 | 当前型号 | 当前型号 |
UDZVTE-1713B 罗姆半导体 | 完全替代 | UDZSTE-1713B和UDZVTE-1713B的区别 |
UDZ13B 罗姆半导体 | 功能相似 | UDZSTE-1713B和UDZ13B的区别 |
