UDZSTE-176.8B概述

UDZS6.8B 系列 6.8 V 0.5 uA 200 mW 表面贴装齐纳二极管 - SOD-323

额定齐纳电压VzVZener Voltage 最小min.| 6.65V \---|--- 平均Typ.| 6.8V 最大max.| 6.93V 误差Tolerance| 最大齐纳阻抗ZzΩDynamic Impedance| 40Ω/ohm 最大反向漏电流IRuAReverse Current | 0.5uA 最大耗散功率PdPower dissipation| 200mW/0.2W Description & Applications| Zener diode Constant voltage control Compact, 2-pin mini-mold type for high-density mounting. UMD2 Non-wire bonding structure improves. Silicon epitaxial planar 描述与应用| 齐纳恒压控制结构紧凑，2针小型模具类型高密度安装。（UMD2）非焊线结构改善。硅外延平面

UDZSTE-176.8B中文资料参数规格

技术参数

额定电压DC 6.80 V

容差 ±2 %

额定功率 200 mW

耗散功率 200 mW

测试电流 5 mA

稳压值 6.8 V

额定功率Max 200 mW

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 200 mW

封装参数

安装方式 Surface Mount

引脚数 2

封装 SOD-323-2

外形尺寸

长度 1.7 mm

宽度 1.25 mm

高度 0.7 mm

封装 SOD-323-2

物理参数

工作温度 -55℃ ~ 150℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

海关信息

ECCN代码 EAR99

数据手册

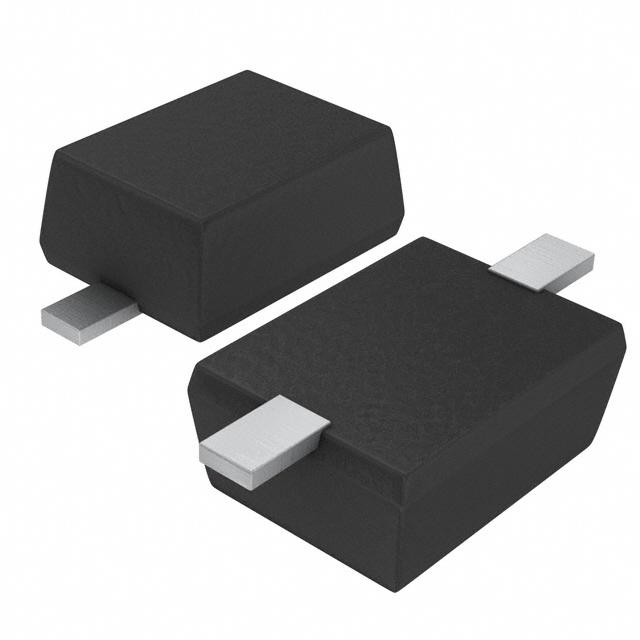

UDZSTE-176.8B引脚图与封装图

在线购买UDZSTE-176.8B

型号： UDZSTE-176.8B

制造商： ROHM Semiconductor 罗姆半导体

描述：UDZS6.8B 系列 6.8 V 0.5 uA 200 mW 表面贴装齐纳二极管 - SOD-323
