UPW1C121MED

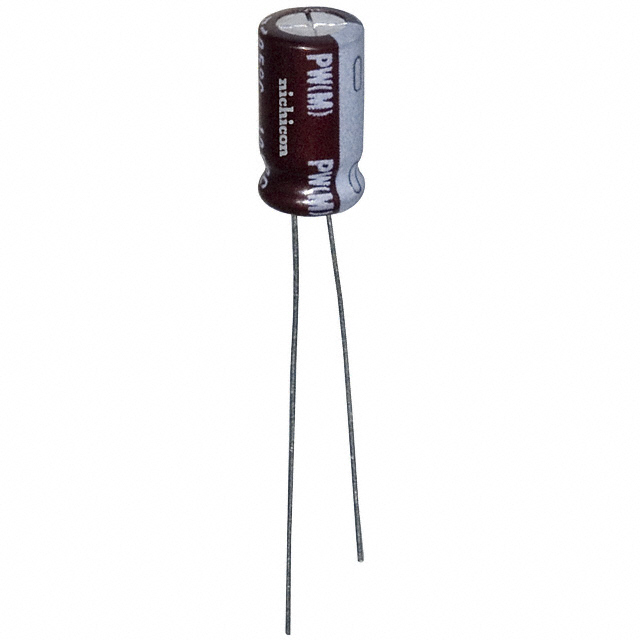

UPW1C121MED图片1
UPW1C121MED图片2
UPW1C121MED图片3
UPW1C121MED图片4
UPW1C121MED图片5
UPW1C121MED图片6
UPW1C121MED图片7
UPW1C121MED图片8
UPW1C121MED图片9
UPW1C121MED图片10
UPW1C121MED概述

PW 系列径向 6.3 到 35V### 径向 105°C

PW 系列径向 6.3 到 35V


得捷:
CAP ALUM 120UF 20% 16V RADIAL


立创商城:
120uF ±20% 16V


欧时:
Nichicon 铝电解电容器 PW 系列 16V dc 120μF 通孔 UPW1C121MED, ±20%容差, 最高+105°C


艾睿:
Cap Aluminum Lytic 120uF 16V 20% 6.3 X 11mm Radial 2.5mm 290mA 2000h 105°C Automotive Bulk


Allied Electronics:
Capacitor Aluminum Electrolytic Cap 120uF 16V 20% Radial 6.3X11 LS 2.5 mm


安富利:
Cap Aluminum 120uF 16V 20% 6.3 X 11mm Radial 2.5mm 290mA 2000h 105°C Bulk


Chip1Stop:
Cap Aluminum Lytic 120uF 16V 20% 6.3 X 11mm Radial 2.5mm 195mA 2000h 105℃ Automotive Bulk


TME:
Capacitor: electrolytic; low impedance; THT; 120uF; 16VDC; ±20%


Verical:
Cap Aluminum Lytic 120uF 16V 20% 6.3 X 11mm Radial 2.5mm 290mA 2000h 105C Automotive Bulk


UPW1C121MED中文资料参数规格
技术参数

额定电压DC 16.0 V

工作电压 16 VDC

电容 120 µF

等效串联电阻ESR 500 mΩ

容差 ±20 %

产品系列 UPW

纹波电流 290 mA

纹波电流高频 188.5mA @120Hz

纹波电流低频 290mA @100kHz

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 16 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 2.5 mm

外形尺寸

长度 11.0 mm

高度 11 mm

直径 6.30 mm

封装 Radial, CAN

引脚间距 2.5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 4000

寿命(小时) 2000h @105℃

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

UPW1C121MED引脚图与封装图
UPW1C121MED引脚图
UPW1C121MED封装图
UPW1C121MED封装焊盘图
在线购买UPW1C121MED
型号: UPW1C121MED
描述:PW 系列径向 6.3 到 35V ### 径向 105°C
替代型号UPW1C121MED
型号/品牌 代替类型 替代型号对比

UPW1C121MED

Nichicon 尼吉康

当前型号

当前型号

UPM1C121MED1TD

尼吉康

类似代替

UPW1C121MED和UPM1C121MED1TD的区别

UPV1C121MGD1TD

尼吉康

类似代替

UPW1C121MED和UPV1C121MGD1TD的区别

UPM1C121MED1TA

尼吉康

类似代替

UPW1C121MED和UPM1C121MED1TA的区别
