UPW1V122MHD

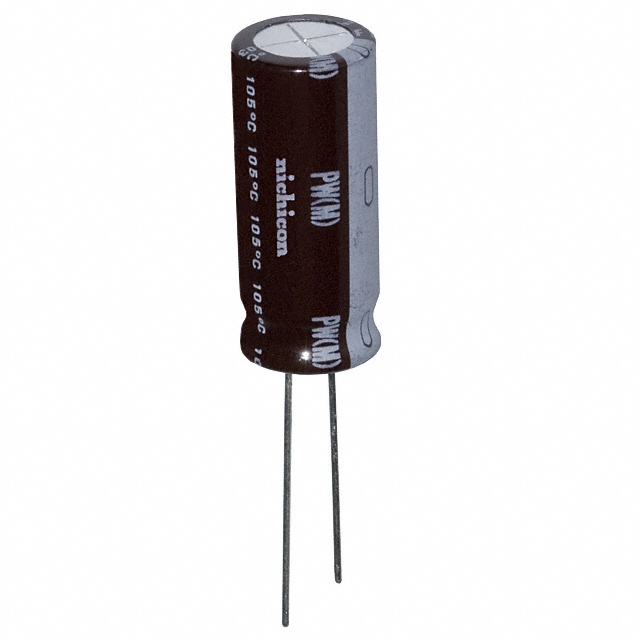

UPW1V122MHD图片1

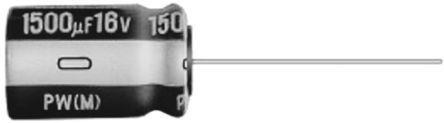

UPW1V122MHD图片2

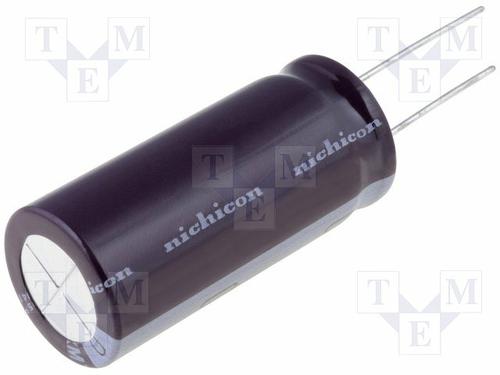

UPW1V122MHD图片3

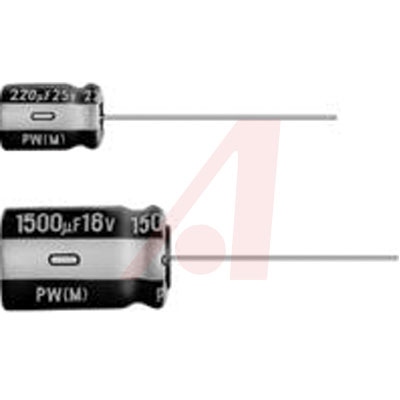

UPW1V122MHD图片4
UPW1V122MHD图片5
UPW1V122MHD图片6
UPW1V122MHD图片7
UPW1V122MHD图片8
UPW1V122MHD图片9
UPW1V122MHD图片10
UPW1V122MHD图片11
UPW1V122MHD图片12
UPW1V122MHD概述

PW 系列径向 6.3 到 35V### 径向 105°C

PW 系列径向 6.3 到 35V


立创商城:
1200uF ±20% 35V


得捷:
CAP ALUM 1200UF 20% 35V RADIAL


欧时:
Nichicon 铝电解电容器 PW 系列, 35V dc, 1200μF, 通孔安装, UPW1V122MHD


艾睿:
Cap Aluminum Lytic 1200uF 35V 20% 12.5 X 31.5mm Radial 5mm 2310mA 7000h 105°C Automotive Bulk


Allied Electronics:
Capacitor Aluminum Electrolytic Cap 1200uF 35V 20% Radial 12.5X31.5 LS 5 mm


安富利:
Cap Aluminum 1200uF 35V 20% 12.5 X 31.5mm Radial 5mm 2310mA 7000h 105°C Bulk


Chip1Stop:
Cap Aluminum Lytic 1200uF 35V 20% 12.5 X 31.5mm Radial 5mm 1920mA 5000h 105℃ Automotive Bulk


TME:
Capacitor: electrolytic; low impedance; THT; 1200uF; 35VDC; ±20%


Verical:
Cap Aluminum Lytic 1200uF 35V 20% 12.5 X 31.5mm Radial 5mm 2310mA 7000h 105C Automotive Bulk


Newark:
# NICHICON  UPW1V122MHD  Electrolytic Capacitor, Miniature, 1200 µF, 35 V, PW Series, ± 20%, Radial Leaded, 12.5 mm


UPW1V122MHD中文资料参数规格
技术参数

额定电压DC 35.0 V

工作电压 35 VDC

电容 1200 µF

等效串联电阻ESR 58.0 mΩ

容差 ±20 %

产品系列 UPW

纹波电流 2310 mA

纹波电流高频 1.964A @120Hz

纹波电流低频 2.31A @100kHz

工作温度Max 105 ℃

工作温度Min -55 ℃

额定电压 35 V

封装参数

安装方式 Through Hole

引脚数 2

封装 Radial, CAN

引脚间距 5 mm

外形尺寸

长度 31.5 mm

高度 31.5 mm

直径 12.5 mm

封装 Radial, CAN

引脚间距 5 mm

物理参数

介质材料 Aluminum Electrolytic

工作温度 -55℃ ~ 105℃

其他

产品生命周期 Active

包装方式 Bulk

最小包装 600

寿命(小时) 7000 h

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

数据手册

UPW1V122MHD引脚图与封装图
UPW1V122MHD引脚图
UPW1V122MHD封装图
UPW1V122MHD封装焊盘图
在线购买UPW1V122MHD
型号: UPW1V122MHD
描述:PW 系列径向 6.3 到 35V ### 径向 105°C
替代型号UPW1V122MHD
型号/品牌 代替类型 替代型号对比

UPW1V122MHD

Nichicon 尼吉康

当前型号

当前型号

UPW1V122MHH

尼吉康

功能相似

UPW1V122MHD和UPW1V122MHH的区别
