低功耗，双路输出，电流模式PWM控制器 LOW-POWER, DUAL-OUTPUT, CURRENT-MODE PWM CONTROLLER
升压，降压，反激，正激转换器 稳压器 正，可提供隔离 输出 升压，降压，升压/降压 - DC DC 切换控制器 IC 16-SOIC
得捷:
IC REG CTRLR MULT TOP 16SOIC
立创商城:
降压型 升降压型 升压型 8V~14.5V 47kHz
贸泽:
Switching Controllers Low Power Dual Out Current Mode
艾睿:
Current Mode PWM Controller 500mA 16-Pin SOIC Tube
Chip1Stop:
Current Mode PWM Controller 500mA 16-Pin SOIC Tube
Verical:
Current Mode PWM Controller 500mA 16-Pin SOIC Tube
德州仪器TI:
15V, 0.5A low power BICMOS 1MHz Dual output current mode PWM controller 0C to 70C
频率 1.00 MHz
电源电压DC 8.00V min
输出接口数 2
输入电压DC 14.5 V
输出电压 11.9 V
输出电流 500 mA
供电电流 1.4 mA
调节输出数 2
上升时间 35 ns
开关频率 52 kHz
拓扑结构 Buck, Boost, Flyback, Forward
占空比 50 %
最大占空比 50 %
下降时间 35 ns
工作温度Max 70 ℃
工作温度Min 0 ℃
安装方式 Surface Mount
引脚数 16

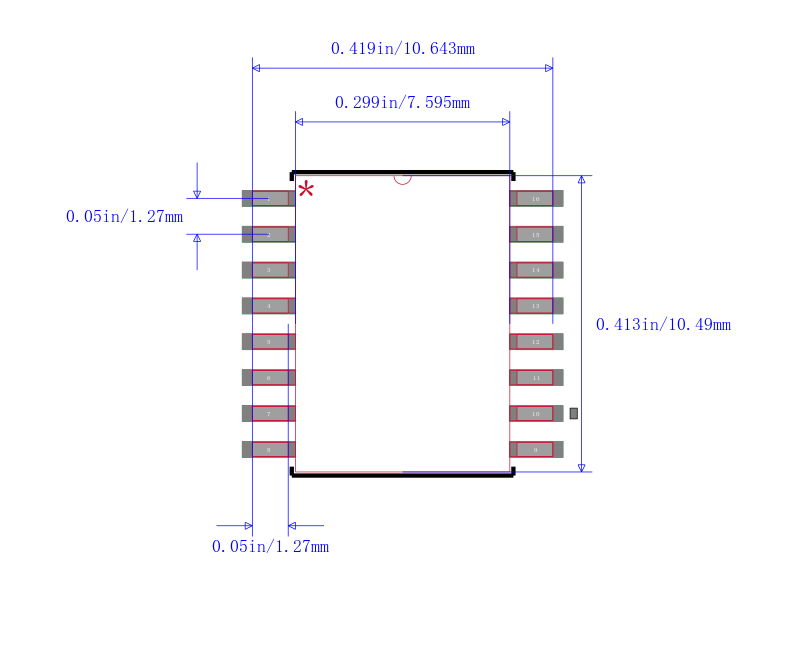

封装 SOIC-16
封装 SOIC-16
工作温度 0℃ ~ 70℃ TA
产品生命周期 Active
包装方式 Tube
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
UCC3806DWG4 TI 德州仪器 | 当前型号 | 当前型号 |
UCC3806DW 德州仪器 | 完全替代 | UCC3806DWG4和UCC3806DW的区别 |
UCC2806DW 德州仪器 | 完全替代 | UCC3806DWG4和UCC2806DW的区别 |
UCC3806DWTR 德州仪器 | 完全替代 | UCC3806DWG4和UCC3806DWTR的区别 |
