UCC2806MTR参数规格_中文资料_数据手册PDF

UCC2806MTR概述

低功耗，双路输出，电流模式PWM控制器 LOW-POWER, DUAL-OUTPUT, CURRENT-MODE PWM CONTROLLER

升压，反激，正激转换器稳压器正，可提供隔离输出升压，升压/降压 - DC DC 切换控制器 IC 16-SSOP

得捷:
IC REG CTRLR MULT TOP 16SSOP

贸泽:
Switching Controllers Low Power Dual Out Current Mode

艾睿:
Current Mode PWM Controller 500mA 16-Pin SSOP T/R

安富利:
Current Mode PWM Controller 500mA 16-Pin SSOP T/R

UCC2806MTR中文资料参数规格

技术参数

频率 1.00 MHz

输出接口数 2

输入电压DC 14.5 V

输出电压 11.9 V

输出电流 500 mA

调节输出数 2

上升时间 35 ns

开关频率 52 kHz

拓扑结构 Boost, Flyback, Forward

最大占空比 50 %

下降时间 35 ns

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Surface Mount

引脚数 16

封装 SSOP-16

外形尺寸

高度 1.5 mm

封装 SSOP-16

物理参数

工作温度 -40℃ ~ 85℃ TA

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

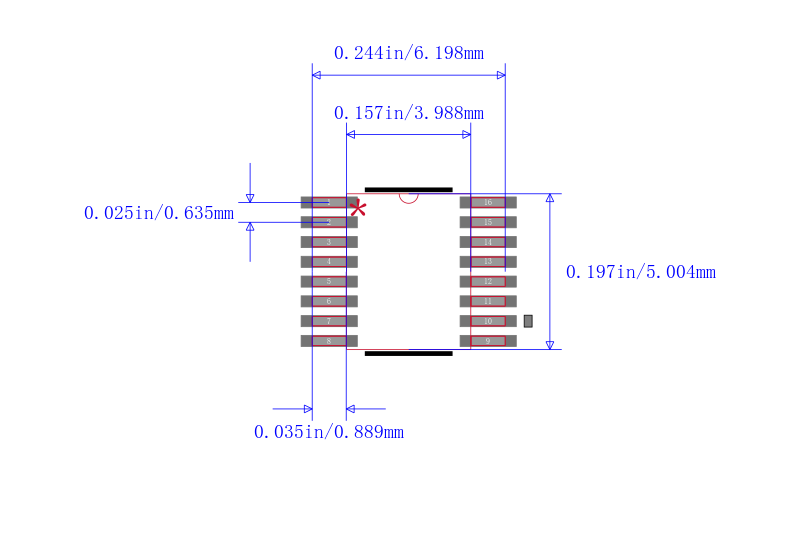

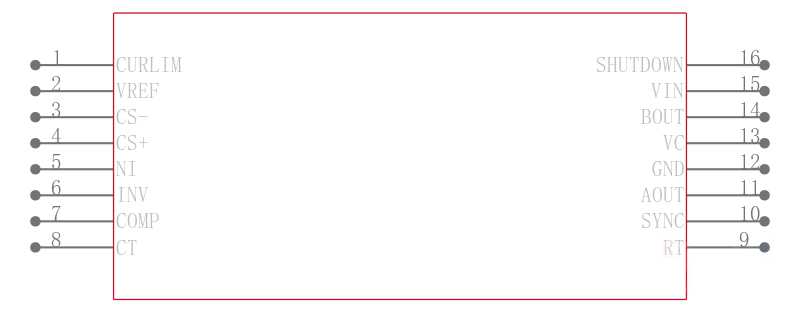

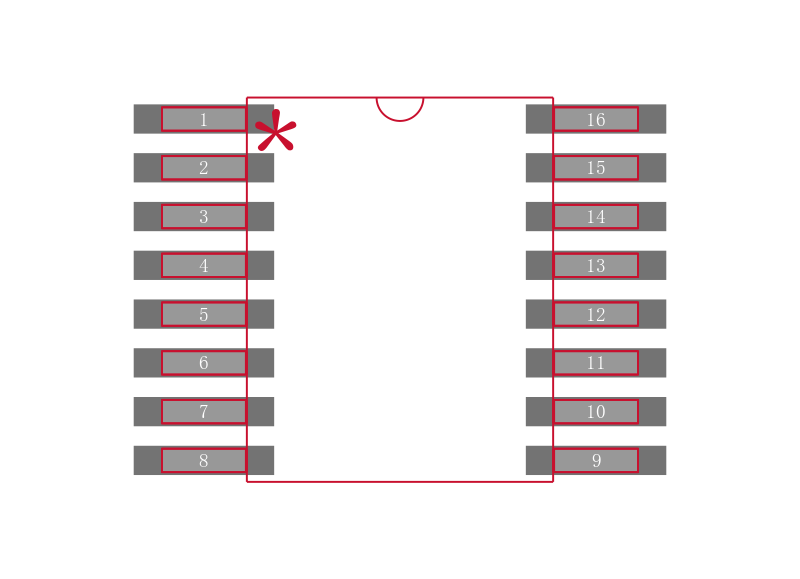

UCC2806MTR引脚图与封装图

在线购买UCC2806MTR

型号： UCC2806MTR

描述：低功耗，双路输出，电流模式PWM控制器 LOW-POWER, DUAL-OUTPUT, CURRENT-MODE PWM CONTROLLER

替代型号UCC2806MTR
