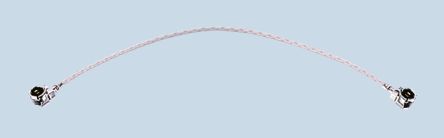

U.FL-2LP-088K1T-A-200

Hirose U.FL 插头电缆组件U.FL 电缆组件包括与超小型 SMT U.FL 插头端接的同轴电缆。 这些 U.FL 电缆组件可提供单端电缆组件或双端电缆组件，在任一端带插头（部件号 U.FL-2LP）并具有各种 U.FL 插头和电缆尺寸（请参见我们网站上的数据表了解详情）### Hirose H.FL，U.FL 和 W.FL技术参数 --- 串行 | U.FL | H.FL | W.FL 印刷电路板安装类型 | SMT | SMT | SMT 电镀接触配接面积 | 金 | 金 | 金 配接（堆叠）高度 mm | 2.5 最大（2.4 额定值） | 3 | 1.55 最大（1.4 额定值） 阻抗 Ω | 50 | 50 和 75 | 50 频率范围 GHz | 0 到 6 | 0 至 3 | 0 到 6 工作温度 范围 °C | -40 至 +90 | -40 至 +90 | -40 至 +90 中心导体电镀 | - | 金 | 金 连接类型/终端类型/中心导体端接 | 焊接 | 焊接 | 推 外部导体终端 | 压接 | 压接 | 压接 外部导体电镀 | - | 银 | -

Hirose U.FL 系列超小型同轴电缆组件

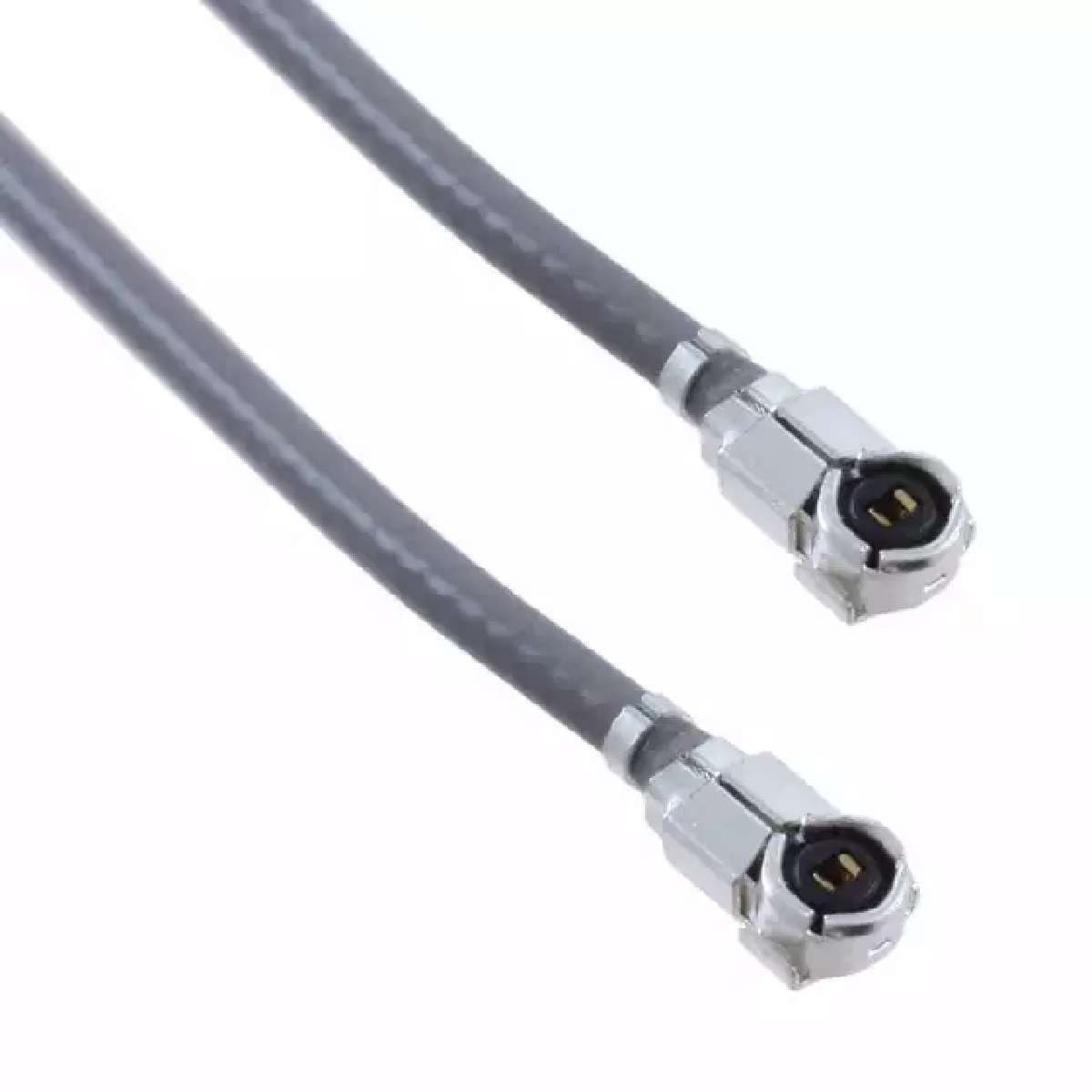

U.FL 电缆组件包括端接了超小型、轻型 U.FL 插头的同轴电缆。这些 U.FL 插头具有从直流到 6 GHz 的高频性能，V.S.W.R 为 1.3 到 1.5（最大）。此性能使其能够满足多种微型设备的频率要求。插头与直径为 0.81 mm 的超细同轴电缆端接，提供牢固和稳定的连接。与 U.FL 系列插座连接器完全接合时会发出一声咔哒声，用于确认电气和机械连接已完成。配接时可实现 1.9 mm、2.3 mm 和 2.4 mm 的高度。这些 U.FL 电缆组件的一端或两端已端接，提供各种 U.FL 插头和电缆尺寸

### 特点和优势

• 支持高达 6 GHz 的高频率

• 与超细同轴电缆端接，提供安全和稳定的连接

• 咬合咔哒声确认配接成功

• 可实现各种配接高度

• 可用作单和双端电缆组件

• 多种电缆长度和插头尺寸

### 产品应用信息

这些 U.FL 系列超小型同轴电缆组件适用于需要使用小型同轴连接器进行高频率传输的应用。应用包括线通信设备、电子测量仪器、GPS、无线 LAN 和蓝牙
