UC3524DTRG4概述

Voltage Mode PWM Controller 100mA 300kHz 16Pin SOIC T/R

Boost, Flyback, Forward Converter, Full-Bridge, Half-Bridge, Push-Pull Regulator Positive Output Step-Up, Step-Up/Step-Down DC-DC Controller IC 16-SOIC

得捷:
IC REG CTRLR MULT TOP 16SOIC

贸泽:
Switching Controllers Advanced Regulating

UC3524DTRG4中文资料参数规格

技术参数

频率 450 kHz

输出接口数 2

输入电压DC 40.0 V

输出电压 40.0 V

输出电流 100 mA

上升时间 200 ns

开关频率 300 kHz

最大占空比 45 %

下降时间 100 ns

工作温度Max 70 ℃

工作温度Min 0 ℃

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

长度 9.9 mm

高度 1.58 mm

封装 SOIC-16

物理参数

工作温度 0℃ ~ 70℃ TA

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

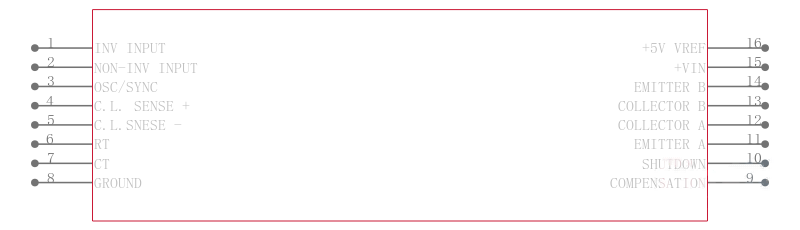

UC3524DTRG4引脚图与封装图

在线购买UC3524DTRG4

型号： UC3524DTRG4

制造商： TI 德州仪器

描述：Voltage Mode PWM Controller 100mA 300kHz 16Pin SOIC T/R

立即咨询

替代型号UC3524DTRG4

型号/品牌	代替类型	替代型号对比
UC3524DTRG4 TI 德州仪器	当前型号	当前型号
UC2524DW 德州仪器	完全替代	UC3524DTRG4和UC2524DW的区别
UC3524DG4 德州仪器	完全替代	UC3524DTRG4和UC3524DG4的区别
UC3524DW 德州仪器	完全替代	UC3524DTRG4和UC3524DW的区别
